一、产品[对夹式软密封蝶阀]的详细资料:

产品型号:D71X

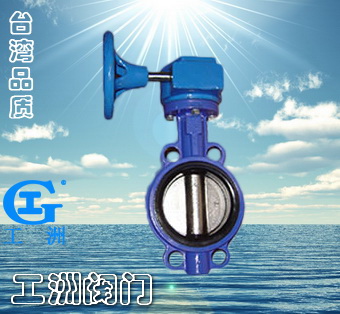

产品名称:对夹式软密封蝶阀

产品特点:用途及特点本蝶适用于地下管网供、排水管道上作启闭或调节介质流置之用,具有耐潮、耐腐蚀、寿命长等特点。采用标准:设计标准:GB/T12238-1989 法兰连接尺寸: GB/T9113.1-2000; GB/T9113.2-2000 GB/T9115.1-2000; GB/T9115.2-2000 压力试验:GB/T13927-1992;JB/T9092-199 软密封蝶阀价格,软密封蝶阀厂家,软密封蝶阀报价。

尺寸图尺寸图

二、用途及特点:

软密封蝶阀适用于温度≤120℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺造纸等给排水、气体管道上作调节流量和截滶介质的作用。
其主要特点为:
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换、密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀、使用寿命长等特点。
采用标准
设计标准:GB/T12238-1989
法兰连接尺寸:GB/T9113.1-2000 GB/T9115.1-2000 JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

三、主要技术参数:

公称通径

DN(mm)

50~2000

公称压力

PN(MPa)

0.6

1.0

1.6

试验压力
Ps(MPa)

强度试验

0.9

1.5

2.4

密封试验

0.66

1.1

1.76

气密封试验

0.6

0.6

0.6

适用介质

空气、水、污水、蒸汽、煤气、油品等。

驱动形式

手动、蜗杆蜗轮传动、气传动、电传动。

四、主要零件的材质:

零件名称

材料

阀体

各种橡胶、聚四氟

蝶板

灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料

密封圈

球墨铸铁、铸钢、合金钢、不锈钢

阀杆

2Cr13、不锈钢

填料

O型圈、柔性石墨

五、蝶阀密封材料选用和适用温度:

材料品种

氯丁橡胶

丁晴橡胶

乙丙橡胶

聚四氟乙烯

硅橡胶

氟橡胶

代号

X或J

XA或JA

XB或JB

XC、JC或F

XD或JD

XE或JE

耐最高温度

82℃

93℃

150℃

232℃

250℃

204℃

耐最低温度

-40℃

-40℃

-40℃

-268℃

-70℃

-23℃

适用工作温度

≤65℃

≤80℃

≤120℃

≤200℃

≤200℃

≤180℃

六、工洲牌对夹式软密封蝶阀D71X/J -6/10/16 Q.C.P.R系列连接尺寸:

公称通径

结构长度(标准值)

外形尺寸(参考值)

连接尺寸(标准值)

0.6MPa

1.0MPa

1.6MPa

毫米

英寸

L

H

H0

A

B

D0

n-d

D0

n-d

D0

n-d

50

2

43

63

235

270

65

110

4-14

125

4-18

125

4-18

65

2 1/2

46

70

250

270

65

130

4-14

145

4-18

145

4-18

80

3

46

73

275

270

65

150

4-18

160

8-18

160

8-18

100

4

52

105

316

270

65

170

4-18

180

8-18

180

8-18

125

5

56

115

340

310

65

200

8-18

210

8-18

210

8-18

150

6

56

137

376

310

65

225

8-18

240

8-22

240

8-22

七、工洲牌对夹式软密封蝶阀D371X/J -6/10/16 Q.C.P.R系列连接尺寸:

公称通径

结构长度(标准值)

外形尺寸(参考值)

连接尺寸(标准值)

0.6MPa

1.0MPa

1.6MPa

毫米

英寸

L

H

H0

A

B

D0

n-d

D0

n-d

D0

n-d

50

2

43

63

306

180

200

110

4-14

125

4-18

125

4-18

65

2 1/2

46

70

321

180

200

130

4-14

145

4-18

145

4-18

80

3

46

83

346

180

200

150

4-18

160

8-18

160

8-18

100

4

52

105

387

180

200

170

4-18

180

8-18

180

8-18

125

5

56

115

411

180

200

200

8-18

210

8-18

210

8-18

150

6

56

137

447

270

280

225

8-18

240

8-22

240

8-22

200

8

60

164

572

270

280

280

8-18

295

8-22

295

12-22

250

10

68

206

646

270

280

335

12-18

350

12-22

355

12-26

300

12

78

230

738

380

420

395

12-22

400

12-22

410

12-26

350

14

78

248

761

380

420

445

12-22

460

16-22

470

16-26

400

16

102

289

877

450

470

495

16-22

515

16-26

525

16-30

450

18

114

320

938

480

490

550

16-22

565

20-26

585

20-30

500

20

127

343

993

480

490

600

20-22

620

20-26

650

20-33

600

24

154

413

1131

480

490

405

20-26

725

20-30

770

20-36

700

28

165

478

1476

640

660

810

24-26

840

24-30

840

24-36

800

32

190

525

1533

640

660

320

24-30

950

24-33

950

24-39

900

36

203

585

1655

750

860

1020

24-30

1050

28-33

1050

28-39

1000

40

216

640

1765

850

900

1120

28-30

1160

28-36

1170

28-42

1200

48

254

755

1995

850

900

1340

32-33

1380

32-39

1390

32-48

1400

56

279

910

2310

1000

925

1560

36-36

1590

36-42

1590

36-48

1600

64

318

1030

2595

1000

925

1760

40-36

1820

40-48

1820

40-56

1800

72

356

1140

2810

1100

980

1970

44-39

2020

44-48

2020

44-56

2000

80

406

1250

3100

1100

980

2180

48-42

2230

48-48

2230

48-62

注:若用户需用阀板衬橡胶等特殊要求,订货时请注明。
