一、产品特点:

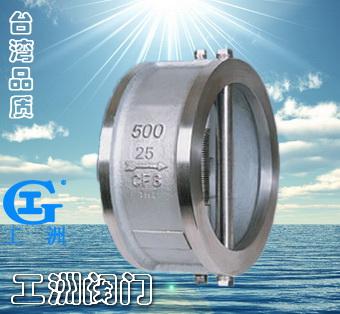

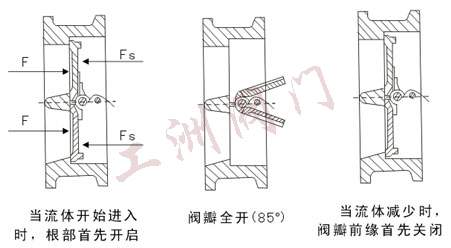

    工洲牌H76型止回阀创新的双阀瓣结构采用两个弹簧负载阀瓣(半阀瓣),悬挂在中心垂直的铰链销钉上。当流体开始流动时,阀瓣在作用于密封表面中心的合力(F)作用下开启。起着反作用的弹簧支撑力(Fs)的作用点位于阀瓣面中心外的位置,使得阀瓣根部首先开启。从而有效避免了旧型常规阀门在阀瓣开启时所出现的密封表面摩擦现象。
当流速减缓,扭转弹簧自动反作用,使得阀瓣关闭,向阀体阀座靠近,减少了关闭的行程距离和时间。当流体倒流时,阀瓣逐渐靠近阀体阀座,阀门的动态反应随之大大加速。这就戏剧性地减小了水锤现象的影响,从而实现无撞击性能。
在关闭时,弹簧力作用点的作用使得阀瓣顶端首先关闭。这就防止了阀瓣根部的出现咬磨现象,使的阀门能够保持更长时间的密封的整体性。

二、H76与H74的性能比较:

结构形式
H76型对夹式双瓣旋启式止回阀
H44型法兰单瓣旋启止回阀
水锤压力
小,阀瓣行程短、且有弹簧辅助关闭、
关阀速度快
很大,阀瓣行程长,需要较长的关闭时间
H76型的水锤压力只有H44型的1/2~1/5
尺寸重量
结构长度很短、体积小、重量轻。 为阀门的安装、搬运、
存放及管道的布置带来 很大的便利,并能大量节约材料,降低造价
H76型的机构长度只有H44型的1/4~1/6,H76型的
重量只有H44型的1/4~1/10
H76型的机构长度只有H44型的1/4~1/6,H76型的重量只有H44型的1/4~1/10
流体阻力
小,流体阻力系数ξ为2.6~0.7。
随着阀门口径的增大,流体阻力系数减少。
小,流体阻力系数ξ为1.3~3。 但低压工况下,
阀瓣不能完全开启,流体阻力大。
流体阻力随着阀门口径的增大而增大。
安 装
可水平安装或垂直安装,重量轻, 不必为阀门设置支座。
可水平安装或垂直安装,大口径阀门重量重, 需设置支座。
开启压力
很小,阀瓣在很小的压差下就能完全打开
很小,阀瓣在很小的压差下就能完全打开
可靠性
阀门为整体结构,简单紧凑。 阀门关闭时冲击力小
,水锤压力小,阀门 寿命长,可靠性高。
阀门为整体结构,简单紧凑。 阀门关闭
时冲击力小,水锤压力小,阀门
寿命长,可靠性高。

三、主要零部件材料及适用工况:

主要零件材料

WCB
(A105)
ZG1Cr18N
i9Ti
CF8
(304)
CF3
(304L)
ZG1Cr18Ni
12Mo2Ti
CF8M
(316)
CF3M
(316L)


CF8
CF8
CF8
CF3
CF8M
CF8M
CF3M


2Cr13
1Cr18N
i9Ti
0Cr18N
i9
00Cr19N
i10
1Cr18Ni
12Mo2Ti
0Cr17Ni
12Mo2
00Cr17Ni
14Mo2


0Cr18N
i9
0Cr18N
i9
0Cr18N
i9
00Cr19N
i10
1Cr17Ni
12Mo2
0Cr17Ni
12Mo2
00Cr17Ni
14Mo2
适用工况
适用 介质
水、
蒸汽、
油品等
硝酸等腐蚀性介质
强氧化
性介质
醋酸等腐蚀性介质
尿素等腐蚀
性介质
适用 温度
-29~425
-196~540
-196~425
-196~540
-196~455

四、工洲牌蝶型缓闭止回阀结构长度尺寸:

公称通径
公称压力
DN
in
PN1.0/1.6/2.5
PN4.0
PN6.4
PN10.0
150Lb
300Lb
400Lb
600Lb
50
2
60
60
60
60
60
60
60
60
65
21/2
67
67
67
67
67
67
67
67
80
3
73
73
76
73
73
73
76
73
100
4
73
73
79
79
73
73
79
79
125
5
86
86
105
105
86
86
105
105
150
6
98
98
136
136
98
98
136
136
200
8
127
127
165
165
127
127
165
165
250
10
146
146
213
213
146
146
213
213
300
12
181
181
229
229
181
181
229
229
350
14
184
222
273
273
184
222
273
273
400
16
191
232
305
305
191
232
305
305
450
18
203
264
362
362
203
264
362
362
500
20
219
292
368
368
219
292
368
368
600
24
222
318
394
438
222
318
394
438
700
28
305
368
460
505
305
368
460
505
800
32
305
368
460
505
305
368
460
505
900
36
368
483
635
635
368
483
635
635
1000
40
432
568
701
701
432
568
701
701
1200
48
524
629
-
-
524
629
-
-

◇◇◇◇◇◇为什么选择工洲阀门? ——引进台湾先进加工检验技术◇为高品质产品提供保证

服务体系:
◇、免费保修一年,终身维护。◇、支持老客户可货到付款 ◇、支持阿里巴巴、淘宝网担保交易

质量体系:
在阀门行业技术含量并不是很高的情况下,选材跟检验是保证质量的重中之重,故我公司从以下两方面进行把关。
◇、我公司设采购部同时,多设采购质检部来保证采购物品达到国家及国际标准。
◇、按照台湾先进的检验理念和台湾的精湛的检验工艺、经多次检验无问题才准许交付客户使用。

运营体系:
◇、高效内部成本控制,减少了开支,让利于客户 ◇、充足的备货,缩短了交货期

〖〖我公司是阿里巴巴诚信通老会员,欢迎访问我公司阿里巴巴网站http://lfyallf.cn.alibaba.com/〗〗

订货须知:
一、①蝶型缓闭止回阀产品名称与型号②蝶型缓闭止回阀口径③蝶型缓闭止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定工洲公司的蝶型缓闭止回阀型号,请按蝶型缓闭止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的工洲阀门专家为您审核把关。
感谢您访问我们的网站【http://www.gggzzz.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
