首页>>产品中心>>GM高真空隔膜阀


一、产品[高真空隔膜阀]的详细资料:

产品型号:GM

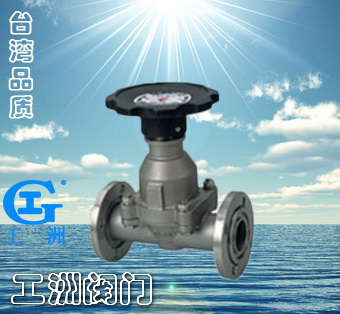

产品名称:高真空隔膜阀

产品特点:设计与制造:GB122239 结构长度:GB12221、JB1688 法兰连接尺寸:GB4216、JB78 GM高真空隔膜阀,真空隔膜阀,隔膜阀

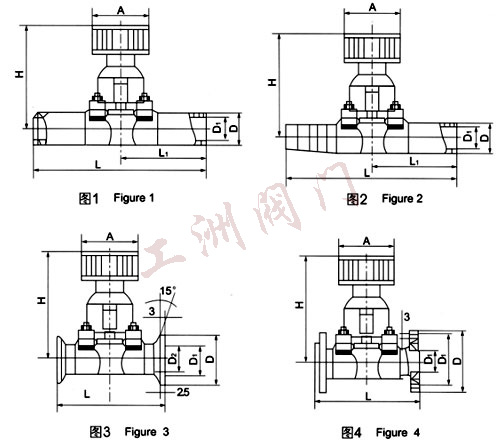

尺寸图

二、用途:

本阀是真空系统中,供切断或接通气流之用。基中,连接管焊接式更溴化锂制冷设备中的理想配件。
适用温度:NBR -25~100℃ FKM? -30~150℃
适用介质:空气及非腐蚀性气体
适用范围:105~1.3×10-4
漏率:6.7×10-4

三、材料:

阀体:碳钢、不锈钢
隔膜:丁晴橡胶、氟橡胶
阀杆:不锈钢

四、测试:

衬里层:电火花检测
试验与检验按GB/T13297标准
公称压力:PN(Mpa)
阀体:PN×1.5
密封:PN×1.1

五、I型连接管焊接(图1):

型号

DN

D

H

A

L

L1

GM-10C-H(I)

10

19

80

55

240

120

GM-25C-H(I)

25

32

105

80

240

120

GM-40C-H

40

45

133

100

240

120

GM-50C-H

50

57

157

100

240

120

GM-10D-H(I)

10

19

77.5

50

150

150

GM-25D-H(I)

25

32

105

60

75

75

六、II型连接管焊接(图2):

型号

DN

D

H

A

L

L1

GM-10C-H(II)

10

19

80

55

195

120

GM-25C-H(II)

25

32

105

80

236

120

GM-10D-H(II)

10

19

77.5

50

150

75

GM-25D-H(II)

25

32

105

66

175

75

七、III型连接管焊接(图3):

型号

DN

D

H

A

L

L1

GM-10C-KF

10

30

12.2

80

55

75

GM-25C-KF

25

40

26.2

105

80

120

GM-40C-KF

40

50

41.2

133

100

120

八、IIII型连接管焊接(图4):

型号

DN

D

H

A

L

L1

n-φc

GM-10C

10

46

36

80

55

75

4-φ6

GM-25C

25

70

55

105

80

120

4-φ7

GM-40C

40

100

80

133

100

150

4-φ9

GM-50C

50

110

90

157

100

180

4-φ9

◇◇◇◇◇◇为什么选择工洲阀门? ——引进台湾先进加工检验技术◇为高品质产品提供保证

服务体系:
◇、免费保修一年,终身维护。◇、支持老客户可货到付款 ◇、支持阿里巴巴、淘宝网担保交易

质量体系:
在阀门行业技术含量并不是很高的情况下,选材跟检验是保证质量的重中之重,故我公司从以下两方面进行把关。
◇、我公司设采购部同时,多设采购质检部来保证采购物品达到国家及国际标准。
◇、按照台湾先进的检验理念和台湾的精湛的检验工艺、经多次检验无问题才准许交付客户使用。

运营体系:
◇、高效内部成本控制,减少了开支,让利于客户 ◇、充足的备货,缩短了交货期

〖〖我公司是阿里巴巴诚信通老会员,欢迎访问我公司阿里巴巴网站http://lfyallf.cn.alibaba.com/〗〗

订货须知:
一、①GM高真空隔膜阀产品名称与型号②GM高真空隔膜阀口径③GM高真空隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定工洲公司的GM高真空隔膜阀型号,请按GM高真空隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的工洲阀门专家为您审核把关。
