一、产品[气动固定球阀]概述:

产品型号:SMQ647F

产品名称:气动氧气固定球阀

产品特点:工洲牌电动氧气阀SMQ947F 气动氧气阀SMQ647F 手动氧气阀Q347F 适用介质:水气油品天然气和酸碱腐蚀性介质适用温度:-196~350℃ 驱动方式:手动、气动、电动、液动等公称通径:DN15~800mm 1/2 ~32″

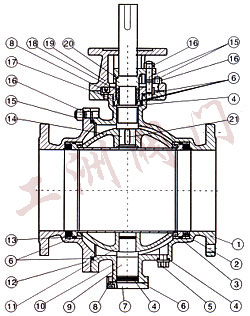

尺寸图

二、主要零件及材质:

序号

零件名称

材质

GB

ASTM

1

阀体

WCB

A216-WCB

2

弹簧

60Si2Mn

AISI 9260

3

密封圈

PTFE

PTFE

4

垫片

PTFE

PTFE

5

排污螺塞

25

A105

6

“O”型密封圈

橡胶

橡胶

7

底盖

25

A105

8

螺钉

35

A193-B7

9

固定轴

1Cr13

A193-410

10

滑动轴承

PTFE

PTFE&

11

球体

1Cr18Ni9Ti

SS304

12

阀盖

WCB

A216-WCB

13

阀座

25

A105

14

阀杆

1Cr13

A276-410

15

螺柱

35CrMoA

A193-B7

16

螺母

35

A194-2H

17

压套

25

A105

18

填料

PTFE

PTFE

19

支架

WCB

A216-WCB

20

填料压盖

WCB

A216-WCB

21

45

AISIC 1045

三、技术规范:

设计依据

国际系列

美标系列

设计标准

GB/T12237

AP16D

ANSI B16.34

法兰连接结构长度

GB/T12221

AP16D

ANSI B16.10

结构长度(焊接)

GB/T15188

1AP16D

ANSI B16.10

连接法兰

GB/T9113 JB/T79 Hg20592

ANSI B16.5、B16.47

对焊端

GB/T12224

ABSU B16.25

试验和检验

GB/T9092

AP16D

AP1598

四、试验压力

压力等级

试验压力

公称压力(PN)

磅级(Class)

壳体试验

密封试验

1.0

-

1.5

1.1

1.6

-

2.5

1.76

2.5

-

3.8

2.75

4.0

-

6.0

4.4

6.4

-

9.6

7.04

-

150

3.0

2.2

-

300

7.6

5.6

-

600

15.0

11.0

-

10K

2.4

1.5

-

20K

5.8

4.0

五、应用规范:

1、设计、制造按GB12237-89
2、结构长度按GB12221-89
3、连接法兰:JB79-94
4、阀门检查和试验按GB1392-89

六、工洲牌气动固定球阀PN1.6MPa主要连接尺寸及重量:

公称通径

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

500

600

700

d1

25

32

40

50

65

80

100

125

150

200

250

300

337

387

438

489

591

586

L

165

180

190

216

241

283

305

356

394

457

533

610

686

762

864

914

1067

1245

H

50

55

80

102

114

127

152

184

219

273

360

395

430

470

550

580

700

800

手动

H1

75

85

95

107

125

152

178

300

330

398

495

580

625

670

698

840

1050

1100

E

-

-

-

-

-

-

-

-

-

116

116

171

171

257

257

257

150

83

F

-

-

-

-

-

-

-

-

-

350

350

400

420

400

420

400

410

650

W

160

160

230

230

400

400

650

1050

1050

600

600

800

800

800

800

800

800

800

Wt(kg)

4.5

5.7

7.0

12

16

22

35

58

74

205

322

460

576

864

1280

1600

1600

4500

电动

H2

-

-

-

-

-

-

-

-

554

600

652

760

770

830

-

940

940

1115

L1

-

-

-

-

-

-

-

-

235

235

235

259

400

400

-

41

410

410

气动

H3

215

240

265

274

379

389

479

552

666

733

926

1059

1127

1393

1468

1538

1538

1450

L2

200

270

270

270

405

405

405

576

576

776

776

776

1060

1060

1360

1360

1360

2840

七、工洲牌气动固定球阀PN2.5MP主要连接尺寸及重量:

公称通径

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

500

600

700

d1

25

32

40

50

65

80

100

125

150

200

250

300

337

387

438

489

591

686

L

165

180

190

216

241

283

305

381

403

502

568

648

762

838

914

991

1143

1346

H

50

55

80

102

114

127

152

184

219

273

360

395

430

470

550

580

700

800

手动

H1

75

85

95

107

125

152

178

300

330

398

495

580

625

670

698

840

1050

1100

E

-

-

-

-

-

-

-

-

-

116

116

171

171

257

257

257

150

83

F

-

-

-

-

-

-

-

-

-

350

350

420

420

400

400

400

410

650

W

160

160

230

230

400

400

650

1050

1050

600

600

800

800

800

800

800

800

800

Wt(kg)

4.5

5.7

7.0

15

24

30

55

87

118

255

370

533

640

1030

1524

2100

4200

5300

电动

H2

-

-

-

-

-

-

-

-

235

235

400

400

410

410

-

420

690

690

L1

-

-

-

-

-

-

-

-

74

350

350

420

420

400

-

400

410

650

气动

H3

215

240

264

340

379

452

479

646

666

814

1002

1059

1150

1205

1250

1295

1295

1490

L2

200

270

270

405

405

574

574

756

756

1060

1060

1060

1360

1360

2840

2840

3300

3300

八、工洲牌气动固定球阀PN4.0MPa主要连接尺寸及重量:

公称通径

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

500

600

700

d1

25

32

40

50

65

80

100

125

150

200

250

300

337

387

438

489

591

686

L

165

180

190

216

241

283

305

381

403

502

568

648

762

838

914

991

1143

1346

H

50

55

80

102

114

127

152

184

219

273

360

395

430

470

550

580

700

800

手动

H1

75

85

95

107

125

152

178

300

330

398

495

580

625

670

698

640

1050

1100

E

-

-

-

-

-

-

-

-

-

116

116

171

171

257

257

257

150

83

F

-

-

-

-

-

-

-

-

-

350

350

420

420

400

400

400

410

650

W

160

160

230

230

400

400

650

1050

1050

600

600

800

800

800

800

800

800

800

Wt(kg)

9

13

16

19

24

30

55

87

118

255

370

533

640

1030

1524

2100

4200

5300

电动

H2

-

-

-

-

-

-

-

-

235

235

400

400

410

410

-

420

690

690

L1

-

-

-

-

-

-

-

-

74

350

350

420

420

400

-

400

410

650

1470气动

H3

215

240

264

340

379

452

479

646

666

814

1002

1059

1150

1205

1250

1295

1390

1470

L2

200

270

270

405

405

574

574

756

756

1060

1060

1060

1360

1360

2840

2840

3300

3300
