一、产品[暗杆楔式闸阀]的详细资料： 产品名称：暗杆楔式闸阀 产品特点：本阀广泛适用于石油、化工、制药、电力等行业，在公称压力≤1.0MPa的蒸汽、水、油类介质的管路上作启闭用。暗杆楔式闸阀价格,暗杆楔式闸阀厂家,暗杆楔式闸阀报价。
二、性能规范： 型号 | 公称压力（MPa） | 试验压力（MPa） | 工作温度（℃） | 适用介质 | 强度（水） | 密封（水） | Z45T-10 | 1.0 | 1.5 | 1.1 | ≤120 | 蒸汽、水 | Z45W-10 | ≤100 | 油品、煤气 |
二、主要零件材料： 零件名称 | 材料 | Z45T-110 | Z45W-10 | 阀体、阀盖 | 灰铸铁 | 灰铸铁 | 阀板 | 灰铸铁+黄钢 | 灰铸铁 | 阀杆 | 碳钢 | 碳钢 | 手轮 | 灰铸铁 | 灰铸铁 | 阀杆螺母 | 青钢 | 青钢 |

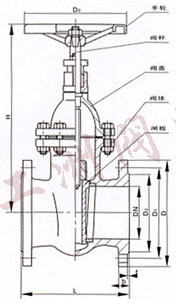

三、暗杆楔式闸阀外形尺寸和连接尺寸： 型号 | 公称通径DN（mm） | 尺寸 | 重量（kg） | L | D | D1 | D2 | b-f | Z-Φd | H | Do | Z45T-10
Z45W-10 | 40 | 165 | 145 | 110 | 85 | 18-3 | 4-18 | 240 | 140 | 16.5 | 50 | 178 | 160 | 125 | 100 | 20-3 | 4-18 | 295 | 160 | 20 | 65 | 190 | 180 | 145 | 120 | 20-3 | 4-18 | 320 | 160 | 25 | 80 | 203 | 195 | 160 | 135 | 22-3 | 4-18 | 350 | 200 | 33 | 100 | 229 | 215 | 180 | 155 | 22-3 | 8-18 | 390 | 200 | 44 | 125 | 250 | 250 | 210 | 185 | 24-3 | 8-18 | 440 | 240 | 60 | 150 | 270 | 280 | 240 | 210 | 24-3 | 8-23 | 490 | 240 | 98.5 | 200 | 292 | 330 | 295 | 265 | 26-3 | 8-23 | 620 | 320 | 135 | 250 | 330 | 390 | 350 | 320 | 28-3 | 12-23 | 680 | 320 | 185 | 300 | 356 | 440 | 400 | 368 | 28-3 | 12-23 | 880 | 400 | - | 350 | 381 | 500 | 460 | 428 | 30-3 | 16-23 | 888 | 400 | - | 400 | 406 | 565 | 515 | 482 | 32-3 | 16-25 | - | 500 | - | 450 | 432 | 615 | 565 | 532 | 32-3 | 20-25 | - | 500 | - | 500 | 457 | 670 | 620 | 585 | 34-3 | 20-25 | - | 500 | - |
订货须知：
一、①暗杆楔式闸阀产品名称与型号②暗杆楔式闸阀口径③暗杆楔式闸阀是否带附件二、若已经由设计单位选定公司的暗杆楔式闸阀型号，请按暗杆楔式闸阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，
