一、产品[衬氟球阀]的详细资料：

产品型号：Q41F46型

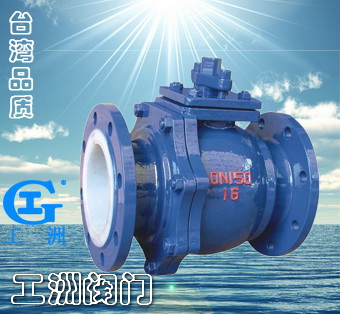

产品名称：衬氟球阀

二、产品特点：

衬氟球阀概况球阀和旋塞阀属同一类阀门，不同的是球阀是用带圆形通球体作启闭件，球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭的目的。法兰连接球阀（二片式，三片式设计与制造符合中国国家标准公称压力PN1.0~2.5(Mpa) 公称通径DN15~250（mm）法兰连接手动球阀,直通二片式手动球阀,手动球阀

尺寸图

设计规范:遵循GB 12237，AP 1608，AP16D标准
驱动方式:手动、蜗轮传动、手动、电动。

三、基本型号：

手动	Q41F3（全衬里）	气动	Q641F3（全衬里）
	Q41F6（全衬里）		Q641F6（全衬里）
蜗轮	Q341F3（全衬里）	电动	Q941F3（全衬里）
	Q341F6（全衬里）		Q941F6（全衬里）

四、衬氟球阀外形连接尺寸及重量：

序号	零件名称	灰铸铁	铸钢	不锈钢		超低碳不锈钢
序号	零件名称	Z	C	P	R	PL	RL
1	阀体、阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球	WCB	WCB	CF8	CF8M	CF3	CF3M
3	衬里层/阀座	FEP（F46） PCTFE（F3）PFA（可洛性聚四氟乙烯）
4	填料压盖	HT250	WCB	CF8	CF8M	CF3	CF3M
5	填料	PTFE（F4）聚四氟乙烯 PTFE（F4）聚四氟乙烯
6	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9	1Cr18Ni9
7	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
8	手柄	WCC	WCC	WCC	WCC	WCC	WCC

订货须知：

1.产品型号与名称 2.公称通径DN 3.额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 6.流量特性 7.适用温度 8.电源电压和控制信号 9.是否带附件
