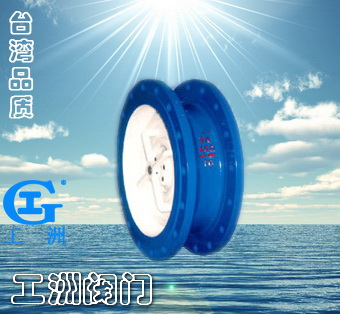

对夹式升降止回阀-工洲阀门台湾品质

一、产品[对夹式升降止回阀]的详细资料：

产品型号：H46

产品名称：对夹式升降止回阀

尺寸图

二、对夹式升降止回阀主要尺寸及重量：

公称通径	公称压力PN1.0MPa
	尺寸/mm
	L	D	D1	D2	b	Z-Φd
50	60	160	125	100	20	4-Φ18
65	67	180	145	120	20	4-Φ18
80	73	195	160	135	22	4-Φ18
100	73	215	180	155	22	8-Φ18
125	86	245	210	185	24	8-Φ18
150	98	280	240	210	24	8-Φ23
200	127	335	295	265	26	8-Φ23
250	146	390	350	320	28	12-Φ23
300	181	440	400	368	28	12-Φ23
350	184	500	460	428	30	16-Φ23
400	191	565	515	482	32	16-Φ25
450	203	615	565	532	32	20-Φ25
500	219	670	620	585	34	20-Φ25
600	222	780	725	685	36	20-Φ30
700	305	895	840	800	38	24-Φ30
800	305	1010	950	905	44	24-Φ34
1000	432	1220	1160	1115	50	28-Φ34
1200	524	1450	1380	1325	56	32-Φ41

三、对夹式升降止回阀主要尺寸及重量：

公称通径	公称压力PN1.6MPa
	尺寸/mm
	L	D	D1	D2	b	Z-Φd
50	60	160	125	100	16	4-Φ18
65	67	180	145	120	18	4-Φ18
80	73	195	160	135	20	8-Φ18
100	73	215	180	155	20	8-Φ18
125	86	245	210	185	22	8-Φ18
150	98	280	240	210	24	8-Φ23
200	127	335	295	265	26	12-Φ23
250	146	405	355	320	30	12-Φ25
300	181	460	410	375	30	12-Φ25
350	184	520	470	435	34	16-Φ25
400	191	580	525	485	36	16-Φ30
500	219	705	650	608	44	20-Φ34

四、对夹式升降止回阀主要尺寸及重量：

公称通径	公称压力PN2.5MPa
	尺寸/mm
	L	D	D1	D2	b	Z-Φd
50	60	160	125	100	16	4-Φ18
65	67	180	145	120	18	4-Φ18
80	73	195	160	135	20	8-Φ18
100	73	215	180	155	20	8-Φ23
125	86	245	210	185	22	8-Φ25
150	98	280	240	210	24	8-Φ25
200	127	335	295	265	26	12-Φ25
250	146	405	355	320	30	12-Φ30
300	181	460	410	375	30	12-Φ30
350	184	520	470	435	34	16-Φ34
400	191	580	525	485	36	16-Φ34
500	219	705	650	608	44	20-Φ41

订货须知：
一、①对夹式升降止回阀产品名称与型号②对夹式升降止回阀口径③对夹式升降止回阀是否带附件二、若已经由设计单位选定公司的对夹式升降止回阀型号，请按对夹式升降止回阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，
