一、产品[对夹式止回阀]的详细资料:

产品型号:H74H

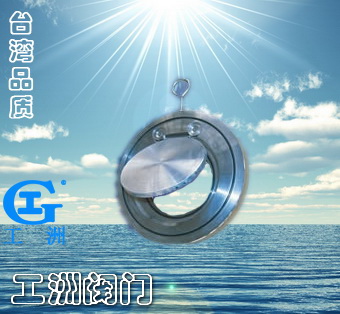

产品名称:对夹式止回阀

产品特点:薄型对夹旋启止回阀,薄型止回阀,对夹旋启止回阀型号:H74X-6/10/16 PN6,PN10,PN25,PN40

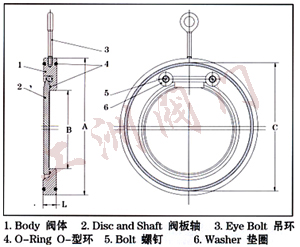

尺寸图

二、标准产零件材料组合:

阀体

碳钢

阀板

碳钢

O-型环

丁腈或乙丙橡胶

螺钉垫圈

不锈钢

吊环

碳钢

阀体

不锈钢

阀板

不锈钢

O-型环

氟化橡胶

螺钉垫圈

不锈钢

吊环

不锈钢

阀体

不锈钢

阀板

不锈钢

O-型环

氟化橡胶

螺钉垫圈

不锈钢

吊环

不锈钢

三、H74H对夹式止回阀主要尺寸:

Size

B

A(N F)

L

C

NF
PN16

NF
PN10

NF
PN16

NF
PN25

NF
PN40

PN6

PN10

PN16

PN25

PN40

DN40

1 1/2″

23

88

93

93

93

16

16

16

16

16

22

76.5

DN50

2″

33

98

108

108

108

16

16

16

16

16

22

93

DN65

2 1/2″

41

118

128

128

128

16

16

16

16

16

22

113.8

DN80

3″

54

134

144

144

144

16

16

16

16

16

22

128

DN100

4″

71

154

164

171

170

16

16

16

16

16

22

144.5

DN125

5″

92

184

193

196

196

16

16

16

16

16

23

173.5

DN150

6″

112

209

220

228

228

19

19

19

19

19

24

197.4

DN200

8″

155

264

275

288

291

28

28

28

28

28

30

254.5

DN250

10″

201

319

330

343

354

32

32

32

32

32

39

306.5

DN300

12″

240

375

380

403

420

38

38

38

38

38

53

357.5

DN350

14″

270

425

440

460

477

38

38

38

38

38

53

408.5

DN400

16″

311

470

493

517

549

48

48

48

48

48

53

448

DN450

18″

360

529

543

567

574

48

48

48

48

48

77

498.5

DN500

20″

410

579

598

627

630

58

58

58

58

58

86

550.5

DN600

24″

490

683

697

733

-

68

68

68

68

68

110

665.5

订货须知:
一、①对夹式止回阀产品名称与型号②对夹式止回阀口径③对夹式止回阀是否带附件二、若已经由设计单位选定公司的对夹式止回阀型号,请按对夹式止回阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,
