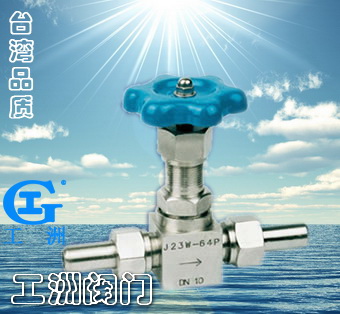

一、产品[针型阀]的详细资料： 产品型号：J21/3W-1.6(42)P 产品名称：针型阀
二、主要零件材料： 零件名称
Part name | 阀杆，阀盖
Stem，Bonnet | 阀杆，阀瓣
Stem，disc | 填料
Packing | J21 3W-16P | 铬镍不锈钢
Cr. Ni Stainless steel | 铬镍不锈钢
Cr. Ni Stainless steel | 聚四氟乙稀，柔性石墨 PTFE，Soft graphite | J21 3W-160、J2W1 3-40 | 优质碳钢
High grade carbon steel | 铬不锈钢
Cr. Stainless steel |
三、主要性能规范： 型号
Type | 公称压力PN Mpa | 试验压力PS(Mpa)_Test pressure | 工作压力(Mpa) Working pressure | 工作温度(OC) Working temps. | 适用介质Applicable medium | 壳体 Shell | 密封(液)Seal | 密封(气)Seal | J13W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤540OC | 液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc. | J13W-40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | J13W-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C≤425 OC | J13W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | J13W-420P | 42.0 | 63.0 | 46.2 | 0.6 | 42.0 |
四、J23W铬镍不锈钢焊接针形阀主要外形及连接尺寸： 公称直径DN（mm） | 尺寸 Dimension | 重量(kg)Weight | Do | D1 | D2 | L | H1 | H2 | M | 6 | 65 | 14 | 6 | 140 | 96 | 106 | 20×1.5 | 0.9 | 10 | 80 | 18 | 10 | 160 | 115 | 125 | 24×1.5 | 1.18 | 15 | 100 | 22 | 15 | 180 | 122 | 132 | 30×2 | 2.0 | 20 | 110 | 28 | 18 | 220 | 156 | 166 | 30×2 | 3.5 | 25 | 140 | 33 | 22 | 230 | 169 | 180 | 39×2 | 4.3 |
订货须知：
一、①J23W铬镍不锈钢焊接针形阀产品名称与型号②J23W铬镍不锈钢焊接针形阀口径③J23W铬镍不锈钢焊接针形阀是否带附件二、若已经由设计单位选定公司的J23W铬镍不锈钢焊接针形阀型号，请按J23W铬镍不锈钢焊接针形阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，
