一、概述

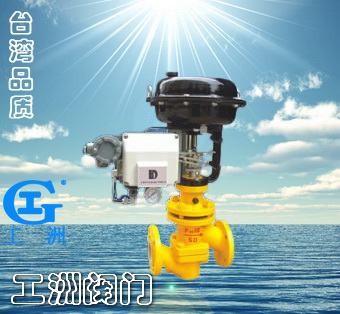

      KVHF气动薄膜衬氟塑单座调节阀是自控登记表中的执行单元。由于该阀接触介质的部位均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯（简称F46），又采用聚四氟乙烯波纹管密封，因而该阀广泛适用于化工、石油、冶金、医药、电力等行业中对酸、碱等强腐蚀介质和有毒、易挥发等气体、液体介质的过程控制系统中。

二、结构原理

      它由气动薄膜执行机构和直通单座衬氟塑阀两部分组成。其特点：

1、耐腐蚀：阀体内腔、阀芯、阀座、阀杆均包衬2.5~3mm厚的F46，能耐酸、碱、耐强腐蚀。

2、密封性能好：采用聚四氟男性烯材质的波纹管和填料双重密封，确保无渗漏。

3、泄漏量小：由于阀芯、阀座是软密封，故泄漏量低于国家IV级标准。

4、采用轻小型多弹簧执行机构，体积小，重量轻，调节精度高。

三、主要技术指标

公称通径DN（mm）		GY						20				25	32	40	50	65	80	100	150
阀座直径DN（mm）		3	4	5	6	7	8	10	12	15	20	25	32	40	50	65	80	100	150
额定流量系数Kv		0.03	0.12	0.2	0.32	0.5	0.8	1.2	2	3	5	8	12	20	32	50	70	100	240
流量特性		直线						直线、等百分比
公称压力PN（MPa）		10:16
配 用 执 行 机 构	型号
	有效面积cm	200						280						400		630			1000
	工作行程mm	10						10				16		25		40			60
	弹簧范围Kpa	20～100;40～200
工作方式		气关式或气开式
工作温度		―30～200℃
固有可调比R		30;1

订货须知：
一、①ZXHP不锈钢气动薄膜调节阀产品名称与型号②ZXHP不锈钢气动薄膜调节阀口径③ZXHP不锈钢气动薄膜调节阀是否带附件二、若已经由设计单位选定公司的ZXHP不锈钢气动薄膜调节阀型号，请按ZXHP不锈钢气动薄膜调节阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，
