产品[气囊活塞式水锤吸纳器]的详细资料


产品型号:
ZYA-9000
产品名称:

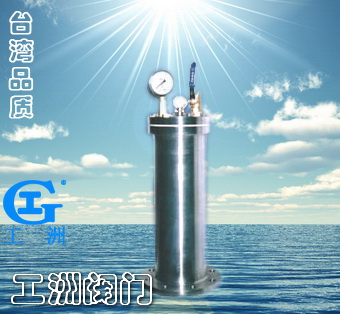

气囊活塞式水锤吸纳器
产品特点:
ZYA9000型活塞气囊式水锤及纳器是我厂消化目外资料及产品,自行设计制造的一种吸纳供水系统水锤余压白勺设备。气囊活塞式水锤吸纳器,活塞式吸纳器,水锤吸纳器
气囊活塞式水锤吸纳器的详细资料:
气囊活塞式水锤吸纳器,活塞式吸纳器,水锤吸纳器
在供水系统中,当水泵发生故障或突然停电等原因.使水流突然停止,并开始倒流时都会产生水锤。大家知道,液体在管内流动时,它具有动能,当液体突然停止,它的运动能量必须被消除。这时能量变成自停止点开始的高压波.以近声音的传播速度沿管路系统来回传递,使管内液体膨胀并撞击管路,从而破坏管路并发出刺耳的噪声。 zYA9000型活塞气囊式水锤吸纳器和消声止回阀组台使月,能有效的防止水锤和缓冲水击波的瞬间压力,使管内压力得到调节。从而保护管路不受破坏.
尺寸图
一、主要零部件材料

零件名称

阀体、阀盖

活塞

密封圈

主要材料

不锈钢

铸铜、不锈钢

丁腈橡胶

尺寸图

二、结构特点
不锈钢园柱体气缸+一个GST型导向环,不锈钢活塞+两个密封圉+硅润滑油,免维修。活塞活动,气囊胀缩、气垫消能,吸纳水锤。

三、工作原理
在ZYA9000型活塞气囊式水锤吸纳器工作时.气缸内充满一定压力的气体.月标准三通垂直装于管路中。在正常情况下.当水流压力低于气缸内压力时,活塞不会产生运动,吸纳器对管路不产生影响,管路液体正常流动。当管路水流压力高于气缸内压力时,能对水击波的瞬产压力提供有效的缓冲,从而使管内压力得到调节。

四、技术参数
公称压力:PNl 6―2 5M Pa
公称通径:1 5~300
容气腔压力(占管道压力百分数)50~70%
适用介质无杂物的清水、污水
适用介质温度0~80℃
法兰标准:68/T l 7241 6 68/T 91 1 3
试验标准:GB/T l 3927 APl 598

五、主要外形连接尺寸

DN

管径

1/2”

3/4”

1”

11/4”

11/2”

2”

21/2”

mm

15

20

25

32

40

50

65

L

1.6MPa

200

300

320

340

.350

365

465

2.5MPa

220

320

340

355

380

385

485

DN

管径

3”

4”

5”

6”

8”

10”

12”

mm

80

100

125

150

200

250

300

L

1.6MPa

510

575

600

645

755

855

955

2.5MPa

520

585

600

645

755

855

955
