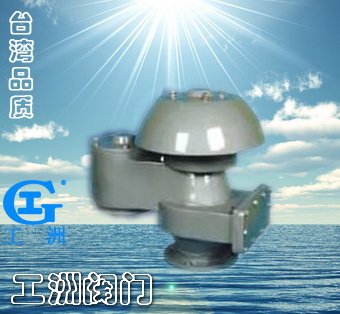

一、性能及特点： QZF-89型全天候阻火呼吸阀是安装在固定顶罐上的通风装置，起减少油品蒸发损耗，控制储罐压力及阻止外界火焰传入的作用。 该阀具有通风量大，泄漏量小，耐腐蚀等特点，并有静电接地线，使该阀与罐体保持等电位。该阀具有防冻性能，适用于寒冷地区。 二、主要技术参数： | 正压 | 353Pa (36mmH2O), 980.7Pa(100mmH2O) | | 负压 | 294.2Pa(36mmH2O) |
三、零部件材料： | 阀体材料 | 碳钢WCB、不锈钢304、316、铝合金 | | 正压阀盘材料 | 不锈钢304、316、铝合金 | | 负压阀盘材料 | 不锈钢304、316、四氟PTFE | | 环境温度 ℃ | -30~60 |

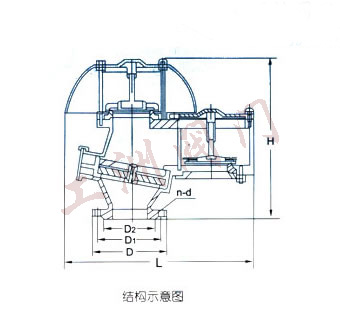

四、QZF-89型全天候阻火呼吸阀国标法兰连接外形尺寸： GB、JB 规格 | 安装尺寸（mm） | | D | L | H | N-d | DN50 | Ø110 | Ø140 | 362 | 360 | 4×14 | | DN80 | Ø170 | Ø185 | 513 | 445 | 4×18 | DN100 | Ø170 | Ø205 | 513 | 445 | 4×16 | DN150 | Ø225 | Ø260 | 640 | 610 | 8×18 | DN200 | Ø280 | Ø315 | 770 | 700 | 8×18 | | DN250 | Ø335 | Ø370 | 918 | 828 | 12×18 | | DN300 | Ø395 | Ø435 | 1050 | 910 | 12×23 |
五、QZF-89型全天候阻火呼吸阀美标法兰连接尺寸：ANSI、API、ASME 可供JIS标准 | 规格 | 安装尺寸（mm） | | D1 | D | L | H | N-d | | 2" | 120.5 | 152 | 362 | 360 | 4×14 | | 3" | 152.5 | 190 | 513 | 445 | 4×18 | | 4" | 190.5 | 229 | 513 | 445 | 4×16 | | 6" | 241.5 | 254 | 640 | 610 | 8×18 | | 8" | 298.5 | 343 | 770 | 700 | 8×18 | | 10" | 362 | 406 | 918 | 828 | 12×18 | | 12" | 483 | 432 | 1050 | 910 | 12×23 |
订货须知：
一、①QZF-89型全天候阻火呼吸阀产品名称与型号②QZF-89型全天候阻火呼吸阀口径③QZF-89型全天候阻火呼吸阀是否带附件二、若已经由设计单位选定公司的QZF-89型全天候阻火呼吸阀型号，请按QZF-89型全天候阻火呼吸阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，
