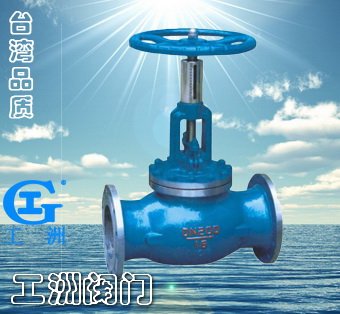

一、产品[手动调节阀、自锁手动调节阀]的详细资料： 产品型号：TJH型 产品名称：手动调节阀、自锁手动调节阀 产品特点：公司生产的手动调节阀及自销手动调节阀主要用于城市集中供热．循环水工程热电厂管网和制冷空调等工程中，具有截止、节流和调节流量的作用可取代节流孔板，是一种可变孔径的节流装置，介质温度：≤425℃。 手动调节阀,自锁手动调节阀,调节阀。
二、主要零件材料： 零件材料 | 阀体、阀盖、填料压盖 | 阀杆、阀瓣、密封圈 | 指示盘、阀杆螺母、螺帽套 | 材料 | 灰铸铁、铸钢、不锈钢 | 不锈钢 | 黄铜 |

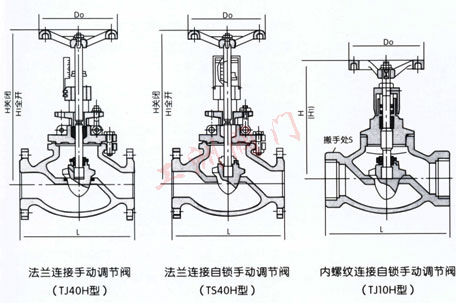

三、手动调节阀主要外型尺寸(法兰连接尺寸：PNl0按GB4216标准，PNl6、PN25按JB／T97―94标准)： | 尺 寸(mm) | 型号 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | TJ40H-10
TJ40H-10 | L | - | - | - | - | - | - | - | - | - | - | - | - | 622 | 698 | 787 | 914 | 978 | 978 | 1295 | H | - | - | - | - | - | - | - | - | - | - | - | - | 914 | 914 | 968 | 968 | 100 | 440 | 790 | H1 | - | - | - | - | - | - | - | - | - | - | - | - | 1074 | 1074 | 1168 | 1168 | 1350 | 1440 | 1790 | D0 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | TJ40H-16
TJ40H-16C
TS40H-16
S40H-16C
TJ40H-25
TS40H-25 | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 495 | - | - | - | - | - | - | - | H | 160 | 160 | 182 | 192 | 250 | 264 | 380 | 413 | 466 | 540 | 623 | 687 | - | - | - | - | - | - | - | H1 | 172 | 172 | 195 | 210 | 273 | 290 | 426 | 468 | 530 | 613 | 698 | 777 | - | - | - | - | - | - | - | Do | 65 | 65 | 80 | 80 | 120 | 120 | 200 | 200 | 240 | 260 | 360 | 400 | - | - | - | - | - | - | - | TJl0H-10
TJlOH-16C
TJl0H-25 | L | 90 | 100 | 120 | 140 | 170 | 200 | - | - | - | - | - | - | - | - | - | - | - | - | - | H | 150 | 160 | 182 | 192 | 250 | 264 | - | - | - | - | - | - | - | - | - | - | - | - | - | H1 | 160 | 170 | 197 | 207 | 270 | 284 | - | - | - | - | - | - | - | - | - | - | - | - | - | Do | 80 | 80 | 80 | 90 | 100 | 120 | |
订货须知：
一、①手动调节阀产品名称与型号②手动调节阀口径③手动调节阀是否带附件二、若已经由设计单位选定公司的手动调节阀型号，请按手动调节阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，
