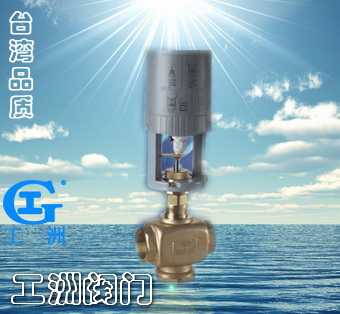

VB-3000系列螺纹电动阀

一、产品说明：

    VB-3000系列铸铜二能阀、三通阀配以电子驱动控制装置后，能调节蒸汽或水在采暖、通风以及空调系统中的流量，广泛用于中央调系统中。

二、二通阀性能参数 表1：

型号
口径（ND）流量系数 （Kv）最大压差 （MPa）阀杆行程
VB-3200-25
25
8
0.2(1.0)
15
VB-3200-32
32
16
0.2(0.75)
19
VB-3200-40
40
25
0.2(0.5)
19
VB-3200-50
50
40
0.2(0.3)
22
VB-3200-65
65
63
0.2(0.2)
22

三、三通阀性能参数 表2：

型号
口径（ND）流量系数 （Kv）最大压差 （MPa）阀杆行程
VB-3300-25
25
8
0.2(1.0)
15
VB-3300-32
32
16
0.2(0.75)
19
VB-3300-40
40
25
0.2(0.5)
19
VB-3300-50
50
40
0.2(0.3)
22
VB-3300-65
65
63
0.2(0.2)
22

四、二通阀主要外型尺寸 表3

型号
连接螺纹
A
B
C
VB-3200-25
G1
110
62
114
VB-3200-32
G11/4
120
68
118
VB-3200-40
G11/4
130
71
121
VB-3200-50
G2
145
77
127
VB-3200-65
G21/4
175
83
134

五、三通阀主要外型尺寸 表4

型号
连接螺纹
A
B
C
VB-3300-25
G1
110
81
114
VB-3300-32
G11/4
120
84
118
VB-3300-40
G11/4
130
85
121
VB-3300-50
G2
145
96
127
VB-3300-65
G21/4
175
104
134



订货须知：
一、①VB-3000系列螺纹电动阀产品名称与型号②VB-3000系列螺纹电动阀口径③VB-3000系列螺纹电动阀是否带附件二、若已经由设计单位选定公司的VB-3000系列螺纹电动阀型号，请按VB-3000系列螺纹电动阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，
