详细描述:

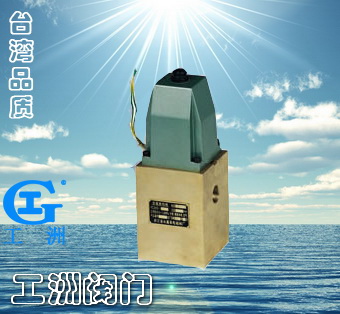

一、YC24D二位四通电磁阀用途及原理:

YC24D二位四通电磁阀是零起动直式电磁滑阀。在工作系统中,电磁铁接受电信号,使推动阀芯换向,改变介质流通方向,电信号消失后,阀芯靠弹簧自动复位,达到自动控制的目的,并带有电动装置。它结构简单、动作可靠、维修方便、密封性能好、耐振、寿命长等优点,特别适合于钢铁、铸造、排污等环境条件恶劣的工作场所。

二、YC24D二位四通电磁阀技术参数:

公称通径:15MM
公称压力:1.6MPa
工作压力:0~1.0MPa
流通介质:水液、空气、油等无腐蚀性液体
介质温度:≤60℃(不冻结)
允许温升:85℃
工作寿命:60万天/次
电源电压:AC220V DC24V
消耗功率:20W左右

三、YC24D二位四通电磁阀安装及维修:

1、电磁滑阀可任意位置安装。
2、安装时,P为介质进口,“A"、“B"为介质出口,,“O"为排放口。
3、接管螺纹为G1/2(或可按用户要求改为M20×1.5)见外形尺寸图。
4、管路连接处不得漏气,按管前需先用干燥压缩空气将管道内灰尘及脏物吹净,并且阀前要安装大于100目的过滤器。
5、阀的故障:有通电不换向;停电不复位;泄漏三种。故障原因:线圈可能烧掉或连接不牢固;阀芯卡住;弹簧损坏,密封圈破损等。排除故障:更换线圈或重新连接;清洗阀芯,更换弹簧,密封件。

四、YC24D二位四通电磁阀安装图:

五、YC24D二位四通电磁阀结构图:

六、YC24D二位四通电磁阀订货须知:

  • 1.YC24D二位四通电磁阀阀体材质(铝);

    2.YC24D二位四通电磁阀口径规格(DN15);

    3.YC24D二位四通电磁阀公称压力(1.6MPa)

    4.YC24D二位四通电磁阀工作压力(0-1.0MPa)

    5.YC24D二位四通电磁阀使用介质(水液、空气、油等无腐蚀性液体等);

    6. YC24D二位四通电磁阀介质温度(-18≤60℃(不冻结))

    7.YC24D二位四通电磁阀电源电压(AC220V, DC24V )
