一、产品[氧气专用阀球阀]的详细资料：

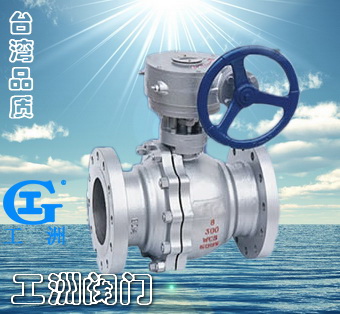

产品名称：氧气专用阀球阀

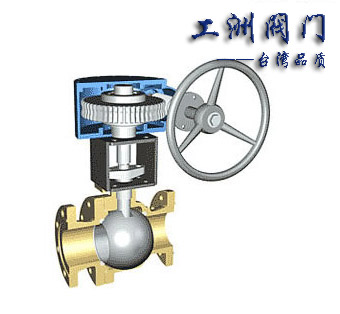

产品特点：氧气阀作为冶金工业中输送氧气管路上的启闭装置，较其它通用阀门相比有许多特别严格的要求。因为氧气属易燃易爆危险品，所以必需防泄漏，防静电，防火花，以避免发生事故。在结构上，设计为：阀瓣启闭时阀杆只升降而不转动，有效地降低了密封副磨损、填料磨损和上密封磨损；侧法兰上装有接地螺钉，避免产生静电火花；阀杆外露部分用有机玻璃密闭封盖，用以防尘防油。技术参数阀体材质 1Cr18Ni9Ti 公称压力PN(MPa) 2.5 公称通径DN(mm) 15-400 性能描述特点具有密封性能好，操作轻便灵活，安全可靠，使用寿命长等优点。

二、主要零件及材质：

序号	零件名称	材质
序号	零件名称	GB	ASTM
1	阀体	WCB	A216-WCB
2	弹簧	60Si2Mn	AISI 9260
3	密封圈	PTFE	PTFE
4	垫片	PTFE	PTFE
5	排污螺塞	25	A105
6	“O”型密封圈	橡胶 Rubber	橡胶 Rubber
7	底盖	25	A105
8	螺钉	35	A193-B7
9	固定轴	1Cr13	A276-410
10	滑动轴承	PTFE&stainless steel	PTFE&stainless steel
11	球体	1Cr18Ni9Ti	SS 304
12	阀盖	WCB	A216-WCB
13	阀座	25	A105
14	阀杆	1Cr13	A276-410
15	螺柱	35CrMoA	A193-B7
16	螺母	35	A194-2H
17	压套	25	A105
18	填料	PTFE	PTFE
19	支架	WCB	A216-WCB
20	填料压盖	WCB	A216-WCB
21	键	45	AISI C 1045

三、技术规范：

设计依据	GB系列	API系列
设计标准	GB/T12237	API6D	ANSI B16.34
法兰连接结构长度	GB/T12221	API6D	ANSI B16.10
结构长度（焊接）	GB/T15188.1	API6D	ANSI B16.10
连接法兰	GB/T9113 JB/T79 HG20592	ANSI B16.5 B16.47
对焊端	GB/T12224	ANSI B16.25
试验和检验	GB/T9092	API6D	API598

【安装尺寸】

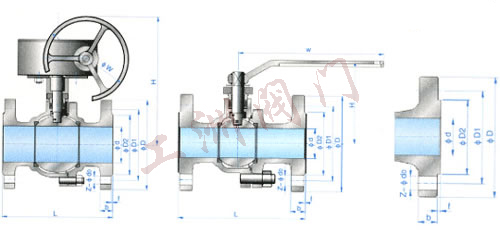

四、Q341F/H-150Lb氧气专用阀球阀法兰尺寸：

尺寸	in	1/2	3/4	1	1-1/2	2	2-1/2	3	4	5	6	8	10
尺寸	mm	15	20	25	40	50	65	80	100	125	150	200	250
L	mm	108	117	127	165	178	190	203	229	356	394	457	533
H	mm	59	63	75	97	107	142	152	178	252	272	342	345
W	mm	130	130	160	230	230	400	400	700	1100	1100	1500	1500
重量	Kg	2.3	3.0	4.5	7.0	9.5	15.0	19.0	33.0	58.0	93.0	160.0	200.0

五、Q341F/H-300Lb氧气专用阀球阀法兰尺寸：

尺寸	in	1/2	3/4	1	1-1/2	2	2-1/2	3	4	5	6	8	10
尺寸	mm	15	20	25	40	50	65	80	100	125	150	200	250
L	mm	140	152	165	190	216	241	283	305	381	403	502	568
H	mm	59	63	75	97	107	142	152	178	252	272	342	345
W	mm	130	130	160	230	230	400	400	700	1100	1100	1500	1500
重量	Kg	2.5	3.5	5.5	10.5	14.5	23.5	30.0	55.0	81.0	118.0	200.0	250.0

六、Q341F/H-1.6MPa 氧气专用阀球阀法兰尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200
L	mm	130	140	150	165	180	200	220	250	280	320	360	400
H	mm	59	63	75	97	107	142	152	178	252	272	342	345
W	mm	130	130	160	230	230	400	400	700	1100	1100	1500	1500
重量	Kg	3	4	5	10	14	20	25	30	40	65	85	153

七、Q341F/H-2.5MPa 氧气专用阀球阀法兰尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200
L	mm	130	140	150	165	180	200	220	250	280	320	360	400
H	mm	59	63	75	97	107	142	152	178	252	272	342	345
W	mm	130	130	160	230	230	400	400	700	1100	1100	1500	1500
重量	Kg	3	4	5	10	14	20	25	30	40	65	85	153

八、Q341F/H-4.0MPa 氧气专用阀球阀法兰尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200
L	mm	130	140	150	180	200	220	250	280	320	400	400	502
H	mm	59	63	75	97	107	142	152	178	252	272	342	345
W	mm	130	130	160	230	230	400	400	700	1100	1100	1500	1500
重量	Kg	3	4	5	10	14	20	25	50	70	80	101	216

订货须知：
一、①氧气专用球阀产品名称与型号②氧气专用球阀口径③氧气专用球阀是否带附件二、若已经由设计单位选定公司的氧气专用球阀型号，请按氧气专用球阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，
