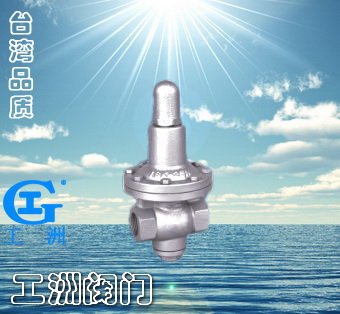

一、产品[加大薄膜型高灵敏度减压阀]的详细资料： 产品型号：YT11H 产品名称：加大薄膜型高灵敏度减压阀 产品特点：本系列减压阀是参考国外同类产品研制开发的，属于直接作用式薄膜弹簧减压阀，其突出特点是大大加大了膜片工作面积，因此，和同类减压阀相比，膜片对下游压力变化的传感特别明显，下游压力的微小变化（例如0.01MPa）都将引起膜片和阀芯明显的调节动作，从而大大提高了稳压功能。本系列的产品特别适用于进口压力变化大，出口流量变化大，需要出口压力较好稳定的管路。
二、主要技术参数： 公称压力(Mpa) | 1.6 | 壳体试验压力(Mpa)* | 2.4 | 密封试验压力(Mpa) | 1.6 | 最高进口压力(Mpa) | 1.6 | 出口压力范围(Mpa) | 0.03-1.0 | 压力特性偏差(Mpa)△P2P | GB12246-1989 | 流量特性偏差(Mpa)P2G | GB12246-1989 | 渗漏量 | GB12245-1989 |
*：壳体试验不包括膜片、阀盖。 三、主要零件材料： 零件名称 | 零件材料 | 阀体 阀盖 | WCB | 阀座 | 2Cr13 | 阀瓣 | 2Cr13 | 阀杆 | 2Cr13 | 膜片 | 1Cr18Ni9Ti | 调节弹簧 | 60Si2Mn |
四、流量系数(Cv)： DN | 15(1/2") | 20(3/4") | 25(1") | 32(1-1/4") | 40(1-1/2") | 50(2") | Cv | 1.2 | 2.2 | 4 | 7 | 12 | 19 |
五、YT11H型高灵敏度减压阀连接尺寸： DN | G | L | H1 | H | D | 15(1/2") | Rc1/2" | 95 | 55 | 170 | 100 | 20(3/4") | Rc3-4" | 95 | 55 | 170 | 100 | 25(1") | Rc1" | 100 | 60 | 190 | 120 | 32(1-1/4") | Rc1-1/4" | 165 | 75 | 220 | 150 | 40(1-1/2") | Rc1-1/2" | 190 | 90 | 250 | 180 | 50(2") | RG2" | 200 | 110 | 300 | 220 |
订货须知：
一、①YT11H型高灵敏度减压阀产品名称与型号②YT11H型高灵敏度减压阀口径③YT11H型高灵敏度减压阀是否带附件二、若已经由设计单位选定公司的YT11H型高灵敏度减压阀型号，请按YT11H型高灵敏度减压阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，
