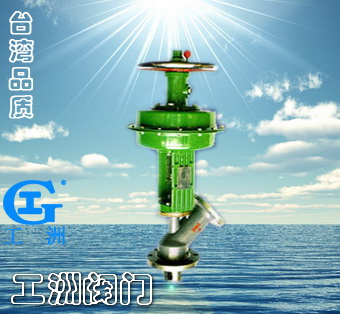

ZHYO罐底调节阀

一、概述：

    ZHYO罐底调节阀是一种特殊结构形式的单座调节阀,阀体成Y形,阀体流路流畅,流量大,压降损失小,阀座泄漏量符合ANSIB1G.104标准,调节阀配用HA多弹簧式薄膜执行机构,其结构紧凑;输出力大,该阀最适宜控制容易沉积或含有颗粒的液体。

二、主要技术参数：

阀体：ZG230～450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2
阀芯：0Cr18Ni12Mo2、司钛莱合金堆焊
阀座：聚四氟乙烯
阀杆、推杆：2Cr13、1Cr18Ni9Ti
波纹膜片：丁腈橡胶夹增强绦纶织物
膜盖：A3
弹簧：60Si2Mn
填料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片

三、主要技术参数及性能：

公称通径DN(mm)
25
40
50
65
80
100
150
阀座直径(mm)
40
50
80
80
100
150
200
额定流量系数Kv
14
35
55
95
135
220
720
额定行程(mm)
25
40
50
75
信号范围Pr(KPa)
20～100、40～200、80～240、段幅：20～60、60～100
气源压力Ps(MPa)
0.14～0.4
固有流量特性
快开
允许泄漏量
硬阀座：10-4×阀额定容量、软阀座：10-7×阀额定容量
公称压力PN(MPa)
1.6、4.0、6.4
工作温度t(°C)
常温型
-20～200、-40～250、-60～250
散热型
-40～450、-60～450
高温型
450～560
低温型
-60～100、-100～-200、-200～-250

*本产品性能指标贯彻GB/T4213-92

四、ZHYO罐底调节阀外形尺寸：

图A 单位：mm

公称通径
φD
H
H1
H2
H3
φK
T
L
DN50×80
94
753
47
51
50
250
363
170
DN65×80
94
795
47
51
68
350
363
200
DN100×150
210
1052
39
78
90
470
520
330

图B 单位：mm

公称通径
φD
H
H1
H2
H3
L
φK
T
DN50×80
81
753
47
51
50
170
350
363
DN65×80
77
795
47
51
68
200
350
363
DN80×100
179
980
60
64.5
67
230
470
520
DN150×200
210
1052
39
78
90
330
470
520

图C 单位：mm

公称通径
φD
H
H1
H2
H3
L
φK
T
DN25×40
55
541
20
33
48
130
218
230
DN40×50
80
573
20
33
55
155
218
230
DN65×100
120
680
25
39
68
200
350
363

订货须知：
一、①ZHYO罐底调节阀产品名称与型号②ZHYO罐底调节阀口径③ZHYO罐底调节阀是否带附件二、若已经由设计单位选定公司的ZHYO罐底调节阀型号，请按ZHYO罐底调节阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，
