一、产品[衬胶旋塞阀]的详细资料:

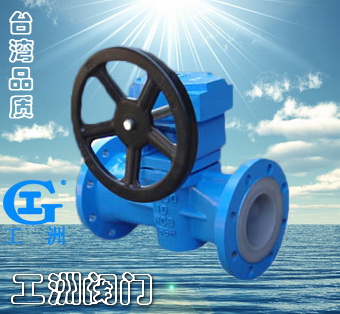

产品名称:偏心半球面衬胶旋塞阀

产品特点:工洲牌偏心半球面旋塞是本公司引进国际最新的设计理念和工艺技术自主开发研制的新产品,拥有自主产权。该阀采用半球面结构,能有效地清除介质中的沉积颗粒。偏心结构使阀门的开启过程中阀座与球瓣速脱离,延长密封副使用寿命。密封面采用喷涂耐磨镍合金,提高使用寿命。适用于电厂、冶金、水泥、造纸等行业中的煤粉、灰渣、纸业等物料的输送管线。

尺寸图

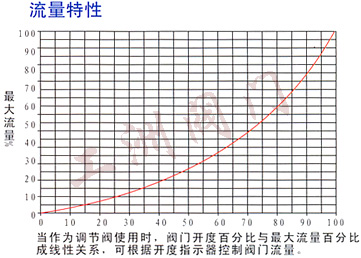

流量图

二、主要零部件材料

阀体、阀盖、压盖

旋塞

阀座

轴承

阀瓣

球铁、灰铁、碳钢

球铁、灰铁、碳钢

不锈钢、碳钢+NBR

不锈钢、碳钢+NBR

三、主要技术参数

公称通径DN:50-800mm
公称压力PN:1.0MPa
工作温度:-19℃-425℃
适用介质:水、油、污水、含颗粒介质液体等
驱动方式:手动、电动、气动

四、工洲牌衬胶旋塞阀主要连接外型尺寸

DN

D1

D2

D3

C

n-d

m-M×n

L

H1

50

165

125

99

19

4-Φ19

-

178

84

65

185

145

118

19

4-Φ19

-

190

93

80

200

160

132

19

4-Φ19

4-M16通孔

203

109

100

220

180

156

19

8-Φ19

-

229

128

125

250

210

184

19

8-Φ19

-

254

128

150

285

240

211

21

4-Φ23

4-M20通孔

267

165

200

340

295

266

21

4-Φ23

4-M20通孔

292

198

250

395

350

319

24

8-Φ23

4-M20深 30

330

249

300

445

400

370

25

8-Φ23

4-M20深 30

356

290

350

505

460

429

26

12-Φ23

4-M20深 30

432

330

400

565

5815

480

28

12-Φ29

4-M24深 36

450

355

450

615

565

530

28

16-Φ28

8-M24深 36

450

355

500

670

620

582

29

12-Φ28

8-M27深 36

660

427

600

780

725

682

30

12-Φ31

8-M27深 40

762

567

700

895

840

794

32.5

16-Φ31

8-M27深 40

865

633

800

1015

950

901

35

16-Φ34

8-M30深 45

965

633

备注:1、法兰连接尺寸按GB/T17241.6-1998标准之PNPN10制造;
2、结构长度L参考GB-12221-89标准之系统3制造;
3、阀门工作高度随先用的操作机而不同,蜗轮式之操作手传输线可配换为传动帽;
4、以上为本公司标准产品,若有特殊需求,请洽询业务部门或代理商。
BYLT942X型活塞式流量调节阀

五、执行标准

压力试验

法兰连接尺寸

G/T13927

G4216.2~4216.5、GB/T17241.6
