卡套式旋塞阀-上海工洲阀门台湾品质

一、产品[卡套式旋塞阀]的详细资料：

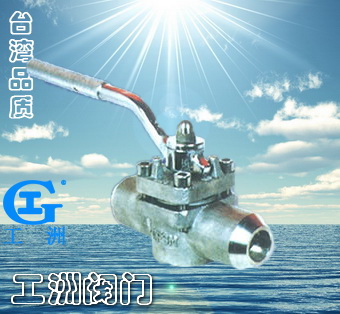

产品名称：美标承插焊式卡套式旋塞阀

二、执行标准：

结构长度	承插端尺寸	检查验收
ANSI B16.10	ANSI B16.5	API 598

三、主要性能规范：

型号	压力级(LB)	试验压力PS(MPa)			适用介质	适用温度(℃)聚四氟乙烯
		壳体	密封(水)	低压密封(气)
X61F-150(LB)C X61F-300(LB)C X61F-600(LB)C	150	3.0	2.2	0.5~0.7	水、蒸汽、油品	≤150
	300	7.8	5.6
	600	15.3	11.2
X61F-150(LB)C X61F-300(LB)C X61F-600(LB)C	150	3.0	2.2	0.5~0.7	硝酸类	≤150
	300	7.8	5.6
	600	15.3	11.2
X61F-150(LB)C X61F-300(LB)C X61F-600(LB)C	150	3.0	2.2	0.5~0.7	硝酸类	≤150
	300	7.8	5.6
	600	15.3	11.2

四、工洲牌卡套式旋塞阀外形及连接尺寸：

压力	公称通径		尺寸（mm）
压力	NPS（inch）	（mm）	d1	d2	L	b	H	D0
150 LB	1/2	13	21.8±0.1	38	108	10	110	160
	3/4	19	27.2±0.1	43	117	13	115	160
	1	25	33.9±0.1	49	127	13	115	190
	11/4	32	42.7±0.1	56	140	13	135	190
	11/2	38	48.8±0.1	65	165	13	140	240
	2	51	61.2±0.1	78	178	16	150	305
	21/2	64	74±0.2	90	190	16	165	305
	3	78	90±0.15	105	203	16	180	450
	4	102	115.6±0.15	126	229	19	380	500

五、工洲牌卡套式旋塞阀外形及连接尺寸：

压力	公称通径（英寸）	尺寸（mm）
压力	公称通径（英寸）	d	d1	d2	L	b	H	D0
150Lb	1/2	13	21.8±0.1	38	140	10	110	175
	3/4	19	27.2±0.1	43	152	13	115	175
	1	25	33.9±0.1	49	165	13	115	175
	11/4	32	42.7±0.1	56	178	13	135	220
	11/2	38	48.8±0.1	65	190	13	140	280
	2	51	61.2±0.1	78	216	16	150	305
	21/2	64	74±0.2	90	241	16	165	350
	3	78	90±0.15	105	283	16	180	450
	4	102	115.6±0.15	126	305	19	380	300
600Lb	1/2	13	21.8±0.1	38	165	10	110	175
	3/4	19	27.2±0.1	46	190	13	115	175
	1	25	33.9±0.1	52	216	13	115	220
	11/4	32	42.7±0.1	60	229	13	135	280
	11/2	38	48.8±0.1	70	241	13	140	305
	2	51	61.2±0.1	82	292	16	150	350
	21/2	64	74±0.2	98	330	16	165	450
	3	76	90±0.15	115	356	16	180	500
	4	102	115.6±0.15	136	432	19	380	--

六、主要零件材料：

零件名称	阀体、阀盖	旋塞	衬套、填料、垫片	螺栓
X61F-150（Lb）C X61F-150（Lb）C	WCB	2Cr13	PTFE	35CrMo
X61F-150（Lb）P X61F-150（Lb）P	CF8	304	PTFE	1Cr17Ni2
X61F-150（Lb）R X61F-150（Lb）R	CF8M	316	PTFE	1Cr17Ni2

◇◇◇◇◇◇为什么选择工洲阀门? ——引进台湾先进加工检验技术◇为高品质产品提供保证

服务体系：
◇、免费保修一年，终身维护。◇、支持老客户可货到付款 ◇、支持阿里巴巴、淘宝网担保交易

质量体系：
在阀门行业技术含量并不是很高的情况下，选材跟检验是保证质量的重中之重，故我公司从以下两方面进行把关。
◇、我公司设采购部同时，多设采购质检部来保证采购物品达到国家及国际标准。
◇、按照台湾先进的检验理念和台湾的精湛的检验工艺、经多次检验无问题才准许交付客户使用。

运营体系：
◇、高效内部成本控制，减少了开支，让利于客户 ◇、充足的备货，缩短了交货期

〖〖我公司是阿里巴巴诚信通老会员，欢迎访问我公司阿里巴巴网站http://lfyallf.cn.alibaba.com/〗〗

订货须知：
一、①卡套式旋塞阀产品名称与型号②卡套式旋塞阀口径③卡套式旋塞阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定工洲公司的卡套式旋塞阀型号，请按卡套式旋塞阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的工洲阀门专家为您审核把关。
感谢您访问我们的网站【http://www.gggzzz.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
