一、产品概述:

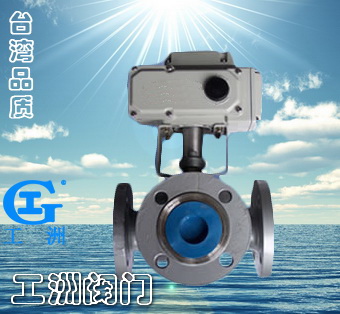

    工洲牌ZBF23QS-6~150型双动自保持球阀主要是由阀体和驱动机构组成,是一种二位三通自保持阀门,既可手动,又可电动。在接到开(关)阀信号后,驱动机构得电带动球阀阀芯转动,阀芯转到位后驱动机构内部自断电,阀位机械指示指向相应的阀位,阀位开关输出无源阀位信号。阀芯每转90°,阀功能切换一次。
  BF22QS-6~150型双动自保持球阀适用于空气、油、水等无强腐蚀性的流体。工作时对流体的流向不作要求,对流体进、出口压力不作要求,对介质的清洁度不作严格要求,可广泛应用于电力、石化、冶金等部门,以远程控制管道介质的流通与中断.

二、特点:

    ZBF23QS-系列型双动自保持球阀采用球面密封结构,无内漏,比传统结构电磁阀密封性能更好,耐压和工作压力等级更高。
球阀驱动采用进口执行机构,防护等级为IP65,可满足水电站潮湿环境要求。
对介质清洁度不作严格要求。
阀位置有现场机械显示和开关接点输出。
可在现场手动操作

三、技术参数:

额定压力:1.6MPa,其它压力可定做,最高压力可达6.4MPa,亦可适用于真空管道
介 质:油、水、无强腐蚀性气体
环境温度:0~45℃
介质温度:≤150℃
相对湿度:≤95%RH
电源电压:DC220V DC24V AC220V AC110V
(优先选用交流等级)
连接方式:
通径(mm)   10      15     20    25
连接螺纹  G3/8    G1/2   G3/4   G1

开关阀时间:7s、14s

   型号                L         H      D1     D       n-d
ZBF23Q-40      180    410   110   150    4-18
ZBF23Q-50      200    460   125   165    4-18
ZBF23Q-65      220    480   145   185    4-18
ZBF23Q-80      250    500   160   200    8-18
ZBF23Q-100    280    520   180   220    8-18
ZBF23Q-125    320    550   210   250    8-18
ZBF23Q-150    360    580   240   285    8-24

四、 外形尺寸、安装:

  1.安装前请详细参阅安装及外形尺寸图
  2.连接管路前应将管内清理干净,不得有铁屑、锈铁皮等杂物。
  3.不可安装在有水溅到的地方。
  4.接入电源时,检查电压等级是否一致,检查阀位指示是否相符。
  5.出厂时产品均有卡套式管接头,要求用户选用合适的铜管或不锈钢管。

◇◇◇◇◇◇为什么选择工洲阀门? ——引进台湾先进加工检验技术◇为高品质产品提供保证

服务体系:
◇、免费保修一年,终身维护。◇、支持老客户可货到付款 ◇、支持阿里巴巴、淘宝网担保交易

质量体系:
在阀门行业技术含量并不是很高的情况下,选材跟检验是保证质量的重中之重,故我公司从以下两方面进行把关。
◇、我公司设采购部同时,多设采购质检部来保证采购物品达到国家及国际标准。
◇、按照台湾先进的检验理念和台湾的精湛的检验工艺、经多次检验无问题才准许交付客户使用。

运营体系:
◇、高效内部成本控制,减少了开支,让利于客户 ◇、充足的备货,缩短了交货期

〖〖我公司是阿里巴巴诚信通老会员,欢迎访问我公司阿里巴巴网站http://lfyallf.cn.alibaba.com/〗〗

订货须知:
一、①二位三通双动自保持球阀产品名称与型号②二位三通双动自保持球阀口径③二位三通双动自保持球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定工洲公司的二位三通双动自保持球阀型号,请按二位三通双动自保持球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的工洲阀门专家为您审核把关。
