一、产品特点:

      工洲牌不锈钢电动四通换向球阀为X形垂直通道的球阀,它的特点是球体的两条通道为X形布置,四个通道口径均布于球体赤道圆周截面上,当球体沿顺时针旋转90时,能使相邻的两个通道实现两两互通。

Features

Four-way direction changeable ball valve is a kind of ball valve with X-pattern vertical bore.It s feature is, the ball valve s two bores
are arranged to be X-pattern ,and its four bores are connected to each other two of adjacent bores can be connected to each other.

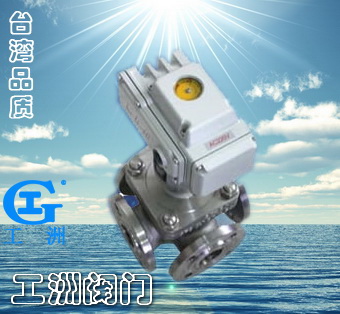

1.本阀门系列可配置多种驱动装置:
This ball valve can be equipped with several types of operation device.

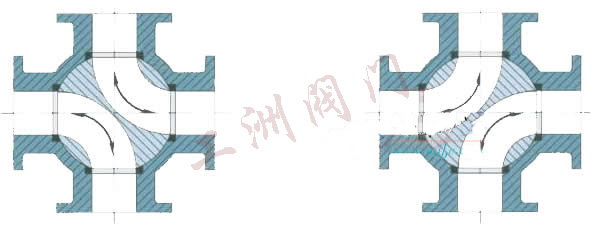

2.四通球阀介质流向原理:

如图所示,“LL’’型四通球阀只需操作板手或执行器将球体转动90’,可同时对两种介质的流向进行切换,即方便而迅速,实现一阀多用的效果。

二、主要零件材质Main Patrs and Materials:

零件名称
Accessory name

材 质 Material

GB

ASTM

阀体、阀盖
Body,bonnet

WCB

A216-WCB

密封圈
Sealing Ring

PTFE、对位聚苯
PTFE、Counterpoint polypheny1

PTFE、对位聚苯
PTFE、Counterpoint polypheny1

球体 Ball

1Cr18Ni9Ti

SS 304

阀座、阀杆
Seat、Stem

2Cr13

A246-416

双头螺柱
Dual-head double-screw bolt

35CrMoA

A193-B7

三、主要性能规范 Main Performance Spcification:

公称压力 PN(MPa)
Nominal diameter

试验压力 Test pressure

壳体 Shell

高压液密封
High-pressure liquid sealing

低压气密封
Low-pressure hermetic sealing

1.6

2.4

1.76

0.6

2.5

3.75

2.75

4.0

6.0

4.4

CLASS150

3.O

2.2

适用工况
Applicable
Operating Mode

适用介质
Applicable medium

水、油品、气等非腐蚀介质和酸碱腐蚀介质
Non-corrosion medium such as water, oil products,
and gas, etc,and nitric acid corrosion medium.

适用温度
Applicable temperature

-28-350℃

应用规范
Applicable specification

连接法兰
Connecting flange

JB79-59、GB9113、HG20592-97、ANSI B16.5

检验试验
Test and inspection

GB9/T 9092-99、API 598

其余制造规范均按本厂标准
Other manufacturing standard is according to the standard of our factory.

四、工洲牌不锈钢电动四通换向球阀主要外型与连接尺寸表Form of Main Types and Connecting Dimension:

公称压力或压力级 Nominal pressure

主要尺寸
Main dimension

公称通径

15/1/2″

20/3/4″

25/1″

32/11/4″

40/11/2″

50/2″

65/21/2″

80/3″

100/4″

125/5″

150/6″

200/8″

PN1.6MFb

L

150

150

180

200

220

240

260

280

320

380

440

550

PN2.5MFh

L1

75

75

90

100

110

120

130

140

160

190

220

275

PN4.0MFb

H

90

90

102

115

135

140

155

185

210

275

305

335

CLASS150

W

140

140

155

250

250

350

350

420

700

1000

1300

1800

其余的法兰尺寸请参阅样本 <主要外型及连接尺寸表>

◇◇◇◇◇◇为什么选择工洲阀门? ——引进台湾先进加工检验技术◇为高品质产品提供保证

服务体系:
◇、免费保修一年,终身维护。◇、支持老客户可货到付款 ◇、支持阿里巴巴、淘宝网担保交易

质量体系:
在阀门行业技术含量并不是很高的情况下,选材跟检验是保证质量的重中之重,故我公司从以下两方面进行把关。
◇、我公司设采购部同时,多设采购质检部来保证采购物品达到国家及国际标准。
◇、按照台湾先进的检验理念和台湾的精湛的检验工艺、经多次检验无问题才准许交付客户使用。

运营体系:
◇、高效内部成本控制,减少了开支,让利于客户 ◇、充足的备货,缩短了交货期

〖〖我公司是阿里巴巴诚信通老会员,欢迎访问我公司阿里巴巴网站http://lfyallf.cn.alibaba.com/〗〗

订货须知:
一、①不锈钢电动四通换向球阀产品名称与型号②不锈钢电动四通换向球阀口径③不锈钢电动四通换向球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定工洲公司的不锈钢电动四通换向球阀型号,请按不锈钢电动四通换向球阀号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的工洲阀门专家为您审核把关。
