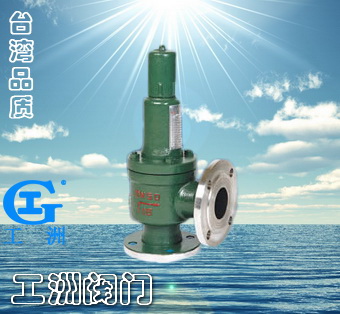

TA型油用安全阀-上海工洲阀门台湾品质

一、产品[炼油专用安全阀]的详细资料：

产品名称：炼油专用安全阀

产品特点：炼油专用安全阀是石油化工受压容器的注要附件之一，用于控制空器压力，保证容器安全。本系列安全阀为密闭全开型弹簧安全阀，即当气体介质压力高于整定压力3%时，阀瓣开启高度超过流道直径的四分之一。本系列安全阀可在具有稳定背压，无腐蚀或含轻微硫腐蚀的气体、液体下使用。

尺寸图

二、型号系列：

系列	型号	进口法兰		定压范围	代号	流道尺寸		使用温度
		公称通径	公称压力	定压范围		流道直径do	流道面积	使用温度
		mm	MPa	MPa		mm	cm2	℃
A型	A1D40	25	4.0	0.03-4.2	D	10	0.78	-25-300
	A1.5F40	40	4.0	0.03-4.2	F	16	2.0	-25-300
	A2J16	50	1.6	0.03-<1.3	J	33	8.54	-25-300
	A2H40	50	4.0	1.30-4.2	H	26	5.31	-25-300
	A3L16	80	1.6	0.03-<1.6	L	50	19.62	-25-300
	A3K40	80	4.0	1.60-4.2	K	40	12.56	-25-300
	A4P16	100	1.6	0.03-<0.55	P	72	4.69	-25-300
	A4N40	100	4.0	1.60-1.6	N	60	28.26	-25-300
	A6R5.5	150	1.6	0.03-4.2	R	115	1403.2	-25-300
	A6Q16	150	1.6	0.55-4.2	Q	96	72.35	-25-300
TA型	TA1D40	25	4.0	0.03-<1.3	D	10	0.78	>300-550
	TA1.F540	40	4.0	0.03-4.2	F	16	2.0	>300-550
	TA2J16	50	1.6	0.03-<1.6	J	33	8.54	>300-550
	TA2H40	50	4.0	1.30-4.2	H	26	5.31	>300-550
	TA3L16	80	1.6	0.03-1.6	L	50	19.62	>300-550
	TA3K40	80	4.0	1.60-4.2	K	40	12.56	>300-550
	TA4P16	100	1.6	0.03-<1.6	P	72	40.69	>300-550
	TA4N40	100	4.0	1.60-4.2	N	60	28.26	>300-550
	TA6R5.5	150	1.6	0.03-<0.05	R	115	103.82	>300-550
	TA6Q16	150	1.6	0.55-1.6	Q	96	72.35	>300-550

三、上明牌TA型油用安全阀连接尺寸与重量：

型号	L	L1	D	K	d	D	K	d	b	C	c	n-Φ	n-Φ	H	重量kg
	mm
A1D40	100	99	115	85	57	160	125	100	9	19	16	4-Φ14	4-Φ18	327	12
TAD40														424.5	18
A1.5F40	120	107	145	110	75	160	125	100	13	20	16	4-Φ18	4-Φ18	363.6	21
TA1.5F40														443.5	21
A2J16	150	139	160	125	92	195	160	135	14	22	20	4-Φ18	8-Φ18	409	27
TA2J16														539.5	34
A2H40	150	139	160	125	87	195	160	135	14	22	20	4-Φ18	8-Φ18	409	27
TA2H40														539.5	34
T3L16	160	147	195	160	133	215	180	155	12	22	20	8-Φ18	8-Φ18	487	42
TA3L16														652	55
A3K40	160	149	195	160	120	215	180	155	16	24	20	8-Φ18	8-Φ18	489	40
TA3K40														654	53
A4P16	200	176	215	180	153	280	240	210	13	22	24	8-Φ18	8-Φ23	596	77
AY4P16														789	102
A4N40	200	182.5	230	190	149	280	240	210	17.5	26	24	8-Φ23	8-Φ23	639.5	84
TA4N40														832.5	107
A6R5.5	230	228	280	240	195	335	295	265	18	24	26	8-Φ23	12-Φ23	757	145
TA6R5.5														976	205
A6Q16	230	228	280	240	189	335	295	265	18	24	26	8-Φ23	12-Φ23	775	138
TA6Q16														986	187

工洲阀门质量体系：
一、我公司联合〔漳州中宇机械〕从台湾引进国际先进加工检验技术、设备及原器件。
二、按照台湾先进的设计理念和台湾的精湛的生产工艺、全面遵循ISO9001-2000质量管理体系生产。

订购工洲阀门的理由：
一、支持货到付款
二、支持30天有问题退换货
三、支持支付宝、百付宝付款
〖〖我公司是阿里巴巴诚信通三年老会员，欢迎访问我公司阿里巴巴网站http://lfyallf.cn.alibaba.com/〗〗

订货须知：
一、①TA型油用安全阀产品名称与型号②TA型油用安全阀口径③TA型油用安全阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定工洲公司的TA型油用安全阀型号，请按TA型油用安全阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的工洲阀门专家为您审核把关。
感谢您访问我们的网站【http://www.gggzzz.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
