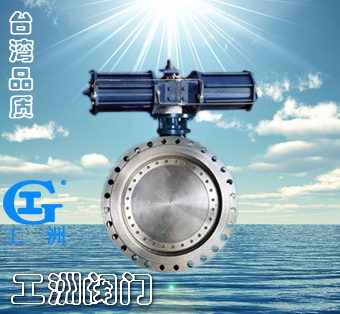

首页>>产品中心>>ZSHW气动弹性金属密封蝶阀


一、概述:

    工洲牌多层次硬密封蝶阀系列产品,系长寿命、节能型蝶阀。其结构采用三维编心原理设计,阀座采用硬软密封兼容的多层次结构,加工精湛,工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

二、特点


    由于本产品蝶阀采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下:

1、开启力矩小,灵活方便,省力节能。
2、三维编心结构,使蝶板越关越紧,其密封性能可靠,达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。


三、采用标准

设计标准 :GB/T12238-1989;JB/T8527-1997
法兰连接尺寸:
 GB/T9113.1-2000;GB/T9113.2-2000
 GB/T9115.1-2000;GB/T9115.2-2000
 结构长度:GB/T12221-1989
 压力试验:GB/T13927-1992;JB/T9092-1999

四、执行机构:

采用新系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式

1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

五、附件的选项


根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气定位器、气动定位器、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。
手动机构:HVSD手操机构

六、工洲牌ZSHW气动弹性金属密封蝶阀主要技术参数

公称通径
DN(mm)
50~2000
50~500
公称压力
PN(MPa)
0.6
1.0
1.6
2.5
4.0
试验压力
强度试验
0.9
1.5
2.4
3.75
6.0
密封试验
0.66
1.1
1.76
2.75
4.4
气密封试验
0.6
0.6
0.6
0.6
0.6
渗漏率
<0.1×DNmm3/s(符合GB/T13927-92标准)
适用温度
碳钢:-29℃~425℃ 不锈钢-40℃~600℃
适用介质
空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等
驱动形式
蜗杆蜗轮传动、气传动、电传动

七、主要零件的材质

零件名称
材料
阀体
铸铁、不锈钢、铬钼钢、合金钢
蝶板
铸钢、合金钢、不锈钢、铬钼钢
密封圈
不锈钢与耐高温石棉板组合成多层次
阀杆
2Cr13、1Cr13不锈钢、铬钼钢
轴承
奥氏体不锈钢、304氮化
填料
柔性石墨

八、工洲牌ZSHW气动弹性金属密封蝶阀外形尺寸:

公称通径
长度
标准值
外形尺寸
(参考值)
连接尺寸
(标准值)
重量
(kg)
L
H
ZSHW
ZSHW气动
ZSHW电动
PN0.6MPa
PN1.0MPa
毫米
英寸
H1
A1
B1
H2
A2
B2
H3
A3
B3
D
D1
Z-d
D
D1
Z-d
50
2
108
150
112
350
180
200
625
245
72
530
250
255
140
110
4-14
165
125
4-18
17
65
21/2
112
170
115
370
180
200
625
245
72
530
250
255
160
130
4-14
185
145
4-18
20
80
3
114
180
120
380
180
200
645
245
72
565
250
255
190
150
4-18
200
160
8-18
23
100
4
127
190
138
420
180
200
675
355
92
600
250
255
210
170
4-18
220
180
8-18
25
125
5
140
200
164
460
180
200
715
355
92
640
250
255
240
200
8-18
250
210
8-18
40
150
6
140
210
175
555
270
280
800
355
92
705
300
315
265
225
8-18
285
240
8-22
47
200
8
152
230
200
760
400
425
850
250
170
775
300
315
320
280
8-18
340
295
8-22
60
250
10
165
250
243
830
400
425
925
250
170
945
300
315
375
335
12-18
395
350
12-22
95
300
12
178
270
250
895
450
560
1035
450
220
1070
300
315
400
395
12-22
445
400
12-22
124
350
14
190
290
280
950
450
560
1070
450
220
1140
300
315
490
445
12-22
505
460
16-22
181
400
16
216
310
305
1190
535
580
1190
450
220
1210
300
315
540
495
16-22
565
515
16-26
260
450
18
222
330
350
1255
535
580
1250
650
280
1335
575
714
595
550
16-22
615
565
20-26
338
500
20
229
350
380
1305
535
580
1290
650
280
1415
575
714
645
600
20-22
670
620
20-26
360
600
24
267
390
445
1340
570
660
1455
850
380
1605
656
810
755
705
20-26
780
725
20-30
540
700
28
292
430
480
1520
750
550
1585
850
380
1844
656
810
860
810
24-26
895
840
24-30
580
800
32
318
470
530
1710
750
550
1700
1250
380
2040
656
810
975
920
24-30
1015
950
24-33
845
900
36
330
510
580
1810
750
550
1965
1250
380
2255
785
863
1075
1020
24-30
1115
1050
28-33
1050
1000
40
410
550
650
1960
900
750
2015
1250
380
2380
785
863
1175
1120
28-30
1230
1160
28-36
1500
1200
48
470
630
760
2250
1000
925
2250
1250
380
2640
785
863
1405
1340
32-33
1455
1380
32-39
2000
1400
56
530
710
850
2435
1000
925
2886
1630
1560
36-36
1675
1590
36-42
3000
1600
64
600
790
1030
2780
1000
925
3156
1830
1760
40-36
1915
1820
40-48
4700
1800
72
670
870
1230
3020
1100
980
3421
2045
1970
44-39
2115
2020
44-48
6500
2000
80
760
950
1350
3270
1100
980
3685
2265
2180
48-42
2325
2230
48-48
8700
