产品名称： |

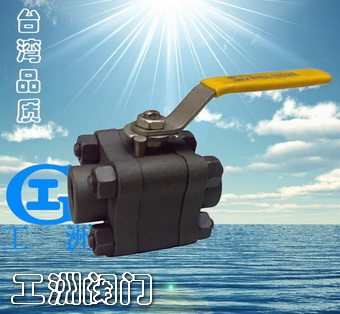

锻钢球阀 |
|
产品型号： |
Q61Y |
|
产品口径： |
DN15-50 |
|
产品压力： |
0.6~32.0Mpa |
|
产品材质： |
铸钢、不锈钢、合金钢等 |
| 产品概括： |
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 |
| 联系电话： |
021-51875781 57432316 57433027 |
产品详细信息 |
锻钢球阀标准材质明细表：
| 序号 |
零件名称 |
CS to ASTM |
SS ASTM |
| Type A105N |
Type F304(L) |
Type F316(L) |
| 1.3 |
阀体接体，阀盖 |
ASTMA105 N |
A182 F304(L) |
A182 F316(L) |
| 2 |
内六角螺栓 |
A193B7 |
A193 B8 |
A193 B8M |
| 4，7，9 |
密封圈 |
尼龙1010/RPFE+Cu粉/PPL |
| 5，6 |
球体，阀杆 |
A182F410 |
A182F304(L) |
A182F316(L) |
| 8 |
橡胶O型圈 |
氟橡胶Viton |
| 10 |
压套 |
A182F410 |
A182F304(L) |
A182F316(L) |
| 11 |
手柄 |
A182F321 |
| 12 |
螺母 |
A1942H |
A1948 |
A1948 |
| 13 |
锁卡 |
A182F321 | 注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
锻钢球阀主要外形尺寸：
| 尺寸 /口径 |
1/2" |
3/4" |
1" |
11/2" |
2" |
| L |
71 |
96 |
116 |
128 |
140 |
| A |
21.8 |
27.1 |
33.8 |
48.7 |
61.1 |
| NPT |
1/2" |
3/4" |
1" |
11/2" |
2" |
| L0 |
108
| 146
| 178
| 178
| 200 |
| H |
51 |
62 |
81 |
85 |
100 | |
