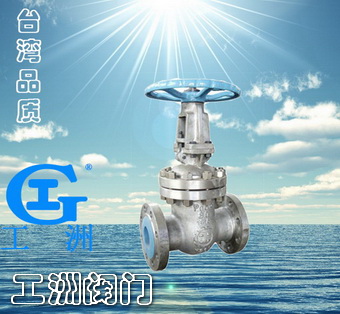

产品名称: 法兰连接钢制截止阀
产品型号: J41H
产品口径: DN10-600
产品压力: 0.6~10.0Mpa
产品材质: 铸钢、不锈钢、合金钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

法兰连接钢制截止阀引用标准:
设计与制造:GB12235
结构长度:GB12221
压力温度等级:GB9131 JB/T74 HG20604
连接法兰:JB/T79 GB9113 HG20593-20635
试验与检验:GB13927 JB/T9092

法兰连接钢制截止阀产品用途:

  法兰连接的截止阀适用于公称压力PN1.6~16.0Mpa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管道上,切断或接通介质。适用介质为:水、油品、蒸汽、酸性介质等。操作方式有:手动、齿轮传动、电动、气动等。

法兰连接钢制截止阀产品结构特点:

1.产品按国家标准GB12235,结构合理,密封可靠,性能优良、造形美观。
2.阀瓣、阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成,耐磨。
3.阀杆经调质和表面氮化处理,有良好的搞腐蚀性和抗擦伤性。
4.可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
5.阀体材料品种齐全,填料、垫片根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
6.倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,倒密封可靠,填料更换和维修可在不停机情况下进行,方便快捷不影响系统运行。

法兰连接钢制截止阀主要零件的材料说明:

阀 体
WCB
ZG1Cr18Ni12Mo2Ti
ZGCr5Mo
ZG1Cr18Ni9Ti
阀 盖
WCB
ZG1Cr18Ni12Mo2Ti
ZGCr5Mo
ZG1Cr18Ni9Ti
支 架
WCB
ZG1Cr18Ni12Mo2Ti
ZGCr5Mo
ZG1Cr18Ni9Ti
阀 瓣
2Cr13
316
Cr5Mo
304
阀 杆
2Cr13
316
25Cr2MoV
304
阀 座
25
316
304
304
密封环
304、增强柔性石墨
填 料
增强柔性石墨
阀杆螺母
ZCuA110Fe3
