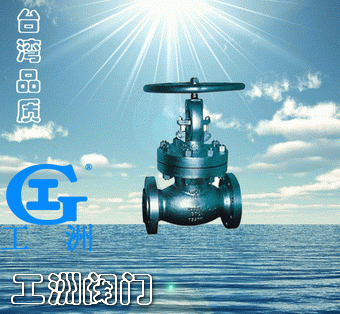

产品名称: ANSI铸钢截止阀
产品型号: J41H
产品口径: DN10-600
产品压力: 0.6~10.0Mpa
产品材质: 铸钢、不锈钢、合金钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

ANSI铸钢截止阀概述:
法兰连接ANSI铸钢截止阀适用于ANSI Class 150~2500Lb,工作温度≤600℃的石油、化工、火力电站等各种工况的管路上,切断或接通介质。适用介质为:水、油品、蒸汽等。操作方式有:手动、齿轮传动、电动、气动等。

ANSI铸钢截止阀产品结构特点:

1.采用中法兰螺纹连接,支管两端为法兰连接结构,可与进口设备配套使用。
2.阀瓣、阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成,耐磨。
3.阀杆经调质和表面氮化处理,有良好的搞腐蚀性和抗擦伤性。
4.法兰密封采用金属环垫,强度高、密封可靠,耐用性好。
5.1500LB ∽2500LB中腔采用压力自紧式密封结构。密封性能随内压升高而升高,可靠性高。
6.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,填料更换可在不停机情况下进行,方便快捷不影响系统运行。

ANSI铸钢截止阀主要零件的材料说明:

阀 体
WCB
WC1
WC6
WC9
ZGCr5Mo
CF8
CF8M ZGCr18Ni9Ti
CF3
CF3M
阀 盖
WCB
12Cr1MoV WC1
12Cr1MoV WC6
12Cr1MoV WC9
12Cr1MoV ZGCr5Mo
304 CF8
316 CF8M
CF3
CF3M
支 架
WCB
WCB
WCB
WCB
WCB
CF8
CF8M
CF3
CF3M
阀 瓣
WCB
WC1
WC6
WC9
ZGCr5Mo
CF8
CF8M
CF3
CF3M
阀 杆
WCB
WC1
25Cr2MoV
1Cr18Ni9Ti
阀 座
25
304
304
304
304
304
304
304
304
密封环
包覆垫、增强柔性石墨
填 料
增强柔性石墨
阀杆螺母
ZCuA110Fe3
