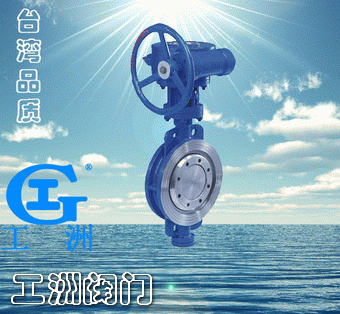

产品名称: 金属密封蝶阀
产品型号: D373H
产品口径: DN50-2000
产品压力: 0.6~10.0Mpa
产品材质: 铸钢、不锈钢、合金钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

D373H金属密封蝶阀概述:
D373H金属密封蝶阀采用三偏心多层次金属密封结构,无机械磨损,可达到零泄漏,有优良的双向密封功能,是用于石油、化工、冶金、电力、食品、医药、给排水、气体输送等不同介质的管路上作调节流量、截断或接通流体的最佳装置。
     选用不同的材质,可分别适用于水、污水、海水、空气、蒸汽、煤气、可燃气体、腐蚀性介质、油品及食品等介质,最高工作温度可达600℃。

二、特点:

1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。

2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。

3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.

4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。

5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。

6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

三、主要技术参数:

公称通经DN(mm)
50~2000
公称药理PN(MPa)
0.6
1.0
1.6
2.5
密封试验(MPa)
0.66
1.1
1.76
2.75
强度试验(MPa)
0.9
1.5
2.4
3.75
适用温度
碳钢:-29℃~425℃ 不锈钢:-40℃~650℃
适用介质
水、空气、天然气、油品及弱腐蚀性流体
泄漏率
符合GB/T13927-92标准
驱动方式
蜗轮传动、电动、气动、液动

四、主要零部件材料

零件名称
材料
阀体
WCB、合金钢、不锈钢、QT450-10
蝶板
WCB、合金钢、不锈钢、QT450-10
阀轴
2Cr13不锈钢、合金钢
密封圈
不锈钢圈
填料
柔性石墨

五、采用标准

制造标准
JB/T 8527-97
法兰标准
GB9113-2000
结构长度标准
GB12221-89
检验标准
GB/T 13927-92



六、D373H-10/16/25/蜗轮传动对夹式硬密封蝶阀主要外形连接尺寸                                    (单位:mm)

公称通经(DN)

主要尺寸
法兰尺寸和螺栓规格
1.0MPa
1.6MPa
2.5MPa
L
短/长
H
H1
D1
4-Ф-M
D1
4-Ф-M
D1
4-Ф-M
50
43
350
112
125
Ф18
125
Ф18
125
Ф18
65
46
370
115
145
Ф18
145
Ф18
145
Ф18
80
49/64
380
120
160
Ф18
160
Ф18
160
Ф18
100
56/64
420
138
180
Ф18
180
Ф18
190
Ф23
125
64/70
460
164
210
Ф18
210
Ф18
220
Ф27
150
70/76
555
175
240
Ф23
240
Ф23
250
Ф27
200
71/89
605
208
295
M20
295
M20
310
M24
250
76/114
680
243
350
M20
355
M24
370
M27
300
83/114
800
283
400
M20
410
M24
430
M27
350
92/127
835
310
460
M20
470
M24
490
M30
400
102/140
915
340
515
M24
525
M27
550
M33
450
114/152
960
380
565
M24
585
M27
600
M33
500
127/152
1020
410
620
M24
650
M30
660
M33
600
154/178
1225
470
725
M27
770
M33
770
M36
700
165/229
1355
550
840
M27
840
M33
875
M39
800
190/241
1470
640
950
M30
950
M36
990
M45
900
203/241
1545
710
1050
M30
1050
M36
1090
M45
1000
216/300
1795
770
1160
M33
1170
M39
1210
M52
1200
254/360
1965
890
1380
M36
1390
M45
1420
M52
