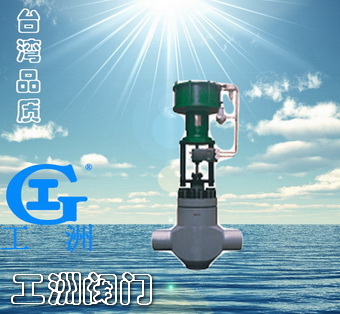

产品名称: 锅炉给水调节阀
产品型号: STB
产品口径: DN50-300
产品压力: 0.6~10.0Mpa
产品材质: 铸钢、不锈钢、合金钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

锅炉给水调节阀概述:

STB锅炉给水调节阀是一种新颖的压力平衡套筒结构高压差调节阀。阀内组件的套筒和阀芯是一种多孔和串级的混合结构,流体先经过套筒窗口进行第一级节流,再经过三级连续串级节流,允许压差大,密封性好,流体通道呈S流线型,流量大,调节阀动态稳定性好。
该阀是火力发电厂锅炉给水系统的重要调节阀之一,也可适用于石油化工等其他工业的自动控制系统控制高压差流体,可配电动执行机构和气动执行机构。
该阀具有以下优点:
阀内组件结构新颖,采用套筒节流,有效控制流速在30m/s左右。
节流面与阀座密封面分开,有效保护密封面,密封性能优良,使用寿命长。
阀内组件采用高强度不锈钢制造,零件表面经过硬化处理,硬度可达到HRC70左右,抗冲刷能力强。
阀芯采用压力平衡式结构,减少流体作用在阀芯上的不平衡力。

KV值和行程

公称通径
   50
   80
  100
  150
  200
   250
  300
  KV值
   27

   78
  135
  198


行程mm
   25
   38
   38
  50
  75
   100
  100

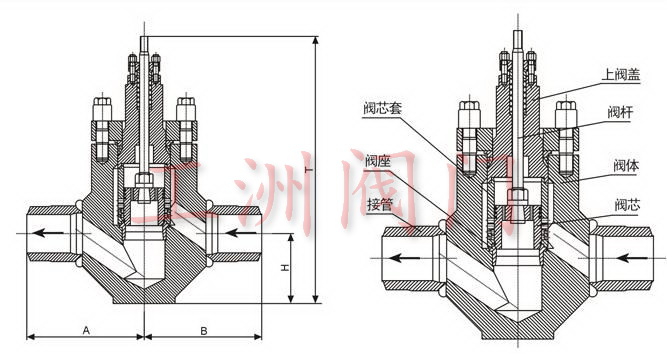

外形尺寸

公称通径DN
B
T
H
管道规格
50
385
258

76*10
80




100
310
750
190
133*16
125
390
895
225
168*22
150
727
985

194*25
200
390


273*36



技术参数和性能

阀  体

形   式    锻造直通式
公称通径   DN50,80,100,150,200,250,300
公称压力   PN25,32Mpa
连接形式   BW焊接形式
材    料   20#锻钢
工作温度   小于420度
压盖形式   螺栓压紧式
填    料   高温石墨编织填料
阀内组件
阀芯形式   压力平衡串级式
流量特性   等百分比特性
套筒形式   分离式
材    料   特种不锈钢表面硬化处理
执行机构
形    式   气动活塞执行机构或电动执行机构
环境温度   -30-70度
作用形式   气-关式 或电—关式
附    件   定位器,手轮机构,行程开关,电磁阀,阀位传送器等
性能
泄流量     小于额定KV值的0.01%,符合ANSI B16.104—1976 IV级
回   差   小于全行程的1(带定位器)
线   性   小于全行程的+-1(带定位器)

订货须知
1.产品型号与名称 2.公称通径DN(mm) 3.公称压力
4.流量特性 5.阀体材质 6.额定流量系数
7.介质种类和温度范围 8.阀前后压力(压差) 9.电源电压和控制信号
10.其它特殊要求
