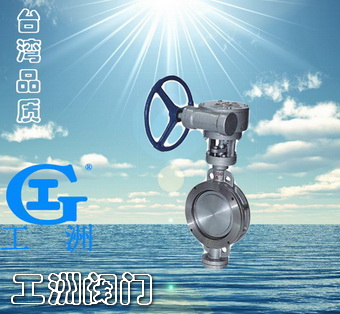

产品名称: 对夹式哈氏合金蝶阀
产品型号: D373W
产品口径: DN15-300
产品压力: 0.6~6.4Mpa
产品材质: 铸钢、不锈钢、合金钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

产品结构特点:

哈氏合金蝶阀为三维偏心金属密封结构,密封型式为金属对金属密封,可调换金属密封圈对金属密封、哈氏合金板与高性能四氟(石墨)复合板密封圈对金属密封。本阀的特殊密封系统可保证从超低温到超高温各温度范围都具有高的密封性能。

适用介质:强腐蚀性介质。

技术规范:

设计标准:GB/T12238、JB/T8527、MSS SP-68、API609
结构长度:GB/T12221、API6D、ASME B16.10.
连接法兰:HG、GB、JB、API、ANSI、ISO、BS、DIN、NF、JIS
试验标准:JB/T9092、GB/T13927、API598

主体材料:
Hastelloy C276、Hastelloy G30、Hastelloy C4、Hastelloy C22、Hastelloy B、CW-6M、CW-12M、CW-7N、N7M、CX2MW、CW2M

压力等级:PN1.0-4.0Mpa Class150-300Lb

公称通径: DN50-DN1200   2"-48"

驱动方式:气动、蜗轮蜗杆、液动、电动

相对应的哈氏合金蝶阀型号:
D373W/F-10H.C、D373W/F-16H.C、D373W/F-25H.C、D373W/F-4.0H.C、D373W/F-150Lb(H.C)、D373W/F-300Lb(H.C)、D973W/F-10H.C、D973W/F-16H.C、D973W/F-25H.C、D973W/F-4.0H.C、D973W/F-150Lb(H.C)、D973W/F-300Lb(H.C)、D673W/F-10H.C、D673W/F-16H.C、D673W/F-25H.C、D673W/F-4.0H.C、D673W/F-150Lb(H.C)、D673W/F-300Lb(H.C)、D373W/F-10H.B、D373W/F-16H.B、D373W/F-25H.B、D373W/F-4.0H.B、D373W/F-150Lb(H.B)、D373W/F-300Lb(H.B)、D973W/F-10H.B、D973W/F-16H.B、D973W/F-25H.B、D973W/F-4.0H.B、D973W/F-150Lb(H.B)、D973W/F-300Lb(H.B)、D673W/F-10H.B、D673W/F-16H.B、D673W/F-25H.B、D6473W/F-4.0H.B、D673W/F-150Lb(H.B)、D673W/F-300Lb(H.B)
