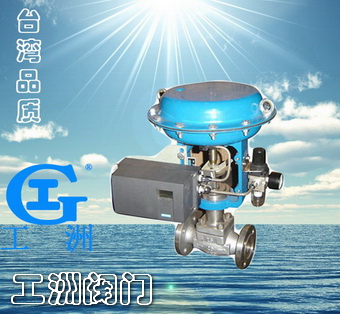

产品名称: 小口径套筒单座调节阀
产品型号: KHLC
产品口径: DN20-25
产品压力: 0.6~10.0Mpa
产品材质: 铸钢、不锈钢、合金钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

技术参数和性能

阀体
      型式:直通单座铸造球型阀
公称通径:20、25mm
公称压力:ANSI125、150、300、600
     JIS10、16、20、30、40K
     PN1.6、4.0、6.4Mpa
连接型式:法兰 FF、RF、RJ和LG
按 JIS B2201或ANSI B16.5和JB/T79.1凸面、JB/T79.2 PN4.MPa
  焊接:嵌接焊SW。
  材料:HT200, ZG25I ZG1Cr18Ni9和ZG0Cr17Ni12Mo2、1.25Cr0.5Mo,5.0Cr.0.5Mo、SCPH21,SCPH61, Ti。
上阀盖常温型(P):-17 ~ 2300C
     伸长Ⅰ型(E1):-45 ~ -170C,230 ~ 5660C
     伸长Ⅱ型(E2):整体式(E2I):-100 ~ -450C
     焊接式 (E2W):-196 ~ -1000C
备注:工作温度不准超过各种材料的允许范围。
压盖型式:螺栓压紧式
填料:V型聚四氟乙烯填料,含浸聚四氟乙烯石棉填料,石棉编织填料。

阀内组件
阀芯型式:单座套筒式柱塞阀芯。
流量特性:等百分比特性和线性特性
套筒型式:分离式套筒
      材料:17-4PH和0Cr17Ni12Mo2

执行机构
型  式:HA多弹簧式薄膜执行机构
膜片材料:乙丙橡胶夹尼龙
弹簧范围:0.02~0.10,0.08~0.24MPa
供气压力:0.14,0.16,0.28MPa
气源接头:Rc1/4
环境温度:-30~+700C
阀作用型式:气 ─ 开或气 ─ 关式。
     附件:定位器、手轮机构、气动阀位传送器。

性能
泄漏量:符合标准ANSI B16.104─1976Ⅳ级,小于额定Cv的0.01%
回差: 小于全行程的1%(带定位器)、小于全行程的3%(不带定位器)
线性: 小于全行程的 1%(带定位器)
       小于全行程的 5%(不带定位器)
                  备注:采用标准的V型聚四氟乙烯填料。
可调范围:50:1(Cv≥0.25)、30:1(Cv≤0.16)

订货须知
1.产品型号与名称 2.公称通径DN(mm 3.公称压力 4.流量特性要求 5.阀体材质及阀内件材料
6.介质种类和温度范围 7.阀前后压力(压差) 8.密封形式 9.配套附件
