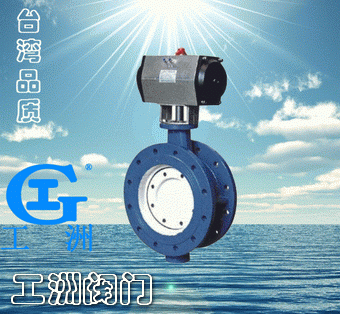

产品名称: 气动软密封蝶阀
产品型号: FBPX(D642)
产品口径: DN50~2000
产品压力: 0.6MPa~1.6MPa
产品材质: 铸铁、铸钢、不锈钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

一、产品概述

  我公司研制的软密封中线对夹式蝶阀,双偏心法兰式蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。

二、特点

1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。

2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。

3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。

4、蝶板采用框架结构,强度高,过流面积大,流阻小。

5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。

6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。

7、本阀结构独特,操作灵活,省力,方便。

三、主要结束参数

公称通经DN(mm)
50~2000
50~1600
公称药理PN(MPa)
0.6
1.0
1.6
密封试验(MPa)
0.66
1.1
1.76
强度试验(MPa)
0.9
1.5
2.4
适用温度
丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃
适用介质
水、空气、天然气、油品及弱腐蚀性流体
泄漏率
符合GB/T13927-92标准
驱动方式
蜗轮传动、电动、气动、液动

四、主要零部件材料

零件名称
材料
阀体
WCB、QT450-10、HT200、HT250
蝶板
WCB、QT450-10、HT200、HT250
阀轴
2Cr13
密封圈
丁腈耐油橡胶
填料
柔性石墨

五、执行标准

制造标准
GB/T 122387-89
法兰标准
GB9113-2000、GB17241.6-1998
结构长度标准
GB12221-89
检验标准
GB/T 13927-92

六、FBPX(D642X)-6/10/16气动软密封蝶阀主要外形连接尺寸                        单位:mm

DN
主要外形连接尺寸
法兰尺寸和螺栓孔尺寸
L
H
H1
A
B
0.6MPa
1.0MPa
1.6MPa
D
D1
D2
n-d
D
D1
D2
n-d
D
D1
D2
n-d
50
108
82.5
338
180
65
140
110
88
4-14
185
125
99
4-18
165
125
99
4-18
65
112
92.5
358
180
65
160
130
108
4-14
185
145
118
4-18
185
145
118
4-18
80
114
100
413
245
72
190
150
124
4-18
200
160
132
8-18
200
160
132
8-18
100
127
110
428
240
72
210
170
144
4-18
220
180
156
8-18
220
180
156
8-18
125
140
125
444
240
72
240
20
174
8-18
250
210
184
8-18
250
210
184
8-18
150
140
142.5
553
350
93
265
225
199
8-18
285
240
211
8-22
285
240
211
8-22
200
152
170
678
350
93
320
280
254
8-18
340
295
266
8-22
340
295
266
12-22
250
165
192.5
742
550
350
375
335
309
12-18
395
350
319
12-22
405
355
319
12-26
300
178
222.5
803
600
350
440
395
363
12-22
445
400
370
12-22
460
410
370
12-26
350
190
252.5
866
600
350
490
445
413
12-22
505
460
429
16-22
520
470
429
16-26
400
216
282.5
940
600
350
540
495
463
16-22
565
515
480
16-26
580
525
480
16-30
450
222
307.5
995
750
380
595
550
518
16-22
615
565
530
20-26
640
585
548
20-30
500
229
335
1058
750
380
645
600
568
20-22
670
620
582
20-26
715
650
609
20-33
600
267
390
1163
750
380
755
705
667
20-26
780
725
682
20-30
840
770
720
20-36
700
292
447.5
1283
750
380
860
810
772
24-26
895
840
794
24-30
910
840
794
24-36
800
318
507.5
1398
750
380
975
920
878
24-30
1015
950
901
24-33
1025
950
901
24-39
900
330
557.5
1498
1250
380
1075
1020
978
24-30
1115
1050
1001
28-33
1125
1050
1001
28-39
1000
410
615
1608
1500
580
1175
1120
1078
28-30
1230
1160
1112
28-36
1255
1170
1112
28-42
1200
470
727.5
1876
1500
580
1405
1340
1295
32-33
1455
1380
1328
32-39
1485
1390
1328
32-48
