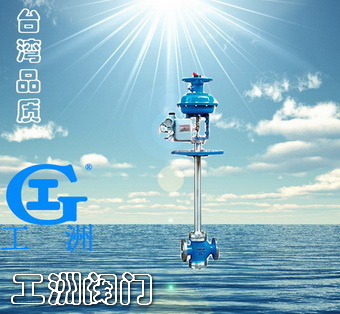

产品名称: 气动低温调节阀
产品型号: ZMAP
产品口径: DN20-200
产品压力: 0.6~10.0Mpa
产品材质: 铸钢、不锈钢、合金钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

气动低温调节阀概述:
气动薄膜低温调节阀是单、双座调节阀的变形产品。它与常温调节阀不同之处在于采用长颈型上阀盖,使填料处于常温下工作。适用于-60~-250℃低温壮态下的介质(如液氧、液氮等)的调节。为确保调节精度,必须配用阀门定位器。
结构原理
  气动低温调节阀由气动薄膜执行机构和耐低温的单、双座阀两部分组成。
由调节器来的信号压力输入气动薄膜执行机构的气室,产生推力,通过
连接杆件带动阀芯,阀芯位置的变化使阀的流通截面积变化,实现对介质
流量的调节。



主要技术指标:

公称通径
DN
单座
20
25
32
40
50
65
80
100
125
150
200
双座
25
32
40
50
65
80
100
125
150
200
额定流量
系数Kv
单座
0.08
0.12
0.20
0.32
0.50
0.80
1.2
2.0
3.2
5.0
8
12
20
32
50
80
120
200
280
450
双座
10
6
25
40
63
100
160
250
400
630
流量特性
直线
直线;等百分比
配用执行机构型号
ZMA-2
ZMA-3
ZMA-4
ZMA-5
行程
10
10
16
25
40
60
作用方式
气关式(B),气开式(K)
弹簧压力范围KPa
标准信号:20~100;其它信号;40~200;20~60;60~100



安装、使用注意事项:
1、应垂直安装于水平管道上,在特殊情况下需要水平或倾斜安装时,一般应加支撑。装于保温箱壁的园板与保温箱壁应平行。
2、应安装在靠近地面或楼板的地方,以便在于维护检修,对装有阀门定位器或手轮机构者,更应保证观察,调整和操作和方便。
3、一般都设置旁通管路,以便在自控系统发生故障或维修调节阀时切换到手动操作,不致于停止生产。
4、装有手轮机构时,也可省略旁通管路时行手动操作,还可用于限制阀门的开度。当停止使用时,手轮机构必须恢复到原来空档位置,以利自控系统正常进行。
5、安装时,应使介质流向与阀体指示方向一致。
6、调节阀在安装前应对管路清洗污物、焊渣。安装后,使调节阀全开,对管路,阀门等进行清洗及试验各连接处的密封性。

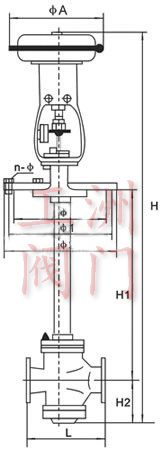

公称通径DN(mm)
20
25
32
40
50
65
80
100
125
150
200
A
230
280
280
325
410
495
135
235
235
255
280
310
345
370
430
470
550
660
1
160
260
260
285
305
340
375
405
460
525
590
700
2
190
290
290
315
335
370
410
440
490
560
630
740
n-
6-12
8-14
8-14
8-14
8-16
10-16
10-18
12-18
16-18
20-18
单座
H
L
120
190
200
210
235
265
295
210
370
440
475
570
H1=500
862
1006
1060
1066
1137
1152
1377
1390
1394
H1=600
962
1106
1160
1166
1237
1252
1477
1490
1494
H1=700
1062
1206
1260
1266
1337
1352
1577
1590
1594
1743
1751
1790
H1=800
1162
1306
1360
1366
1437
1452
1677
1690
1694
1843
1851
1890
H1=900
1262
1406
1460
1466
1537
1552
1777
1790
1794
1943
1951
1990
H1=1000
1362
1506
1560
1566
1637
1652
1877
1890
1894
2043
2051
2090
H1=1100
2143
2150
2190
H1=1200
2243
2250
2290
H2
32
58
112
118
129
144
178
191
195
243
251
290
双座
H
L
200
210
235
265
295
320
370
440
475
570
H1=500
1065
1068
1147
1152
1387
1407
1419
H1=600
1165
1168
1247
1252
1487
1507
1519
H1=700
1265
1268
1347
1352
1587
1607
1619
1768
1778
1820
H1=800
1365
1368
1447
1452
1687
1607
1719
1868
1878
1920
H1=900
1465
1468
1547
1552
1787
1807
1819
1968
1978
2020
H1=1000
1565
1568
1647
1652
1887
1907
1919
2068
2078
2120
H1=1100
2168
2178
2220
H1=1200
2268
2278
2320
H2
117
120
139
144
188
208
208
268
278
320



订货须知:
订货时请填写《规格书》或注明以下内容:
、若订货前还未选定型号,请向我们提供您的使用参数:1.公称通径、额定流量系数KV,
2.流体性质(包括公称压力、温度、粘度或酸碱性),3.信号压力、弹簧范围,4.流量特性,
5.阀的开关型式,6.阀体、阀芯材料,7.是否带附件,说明附件型号。以便我们的为您正确选型。
、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购;
、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。




低温调节阀
