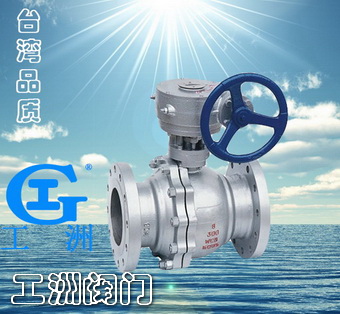

产品名称: 蜗轮浮动球阀
产品型号: Q341
产品口径: DN15-200
产品压力: 0.6~10.0Mpa
产品材质: 铸钢、不锈钢、合金钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息
概述:
  球阀是一种重要的阀类,在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体(或部分球),球体随阀杆转动,实现阀门的开启或关闭。
  在各种阀门中,球阀的流动阻力最小,全径球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。
  球阀旋转90°即可全关全开,启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻,便于管道安装。



主要零件材料:

序号
NO
零件名称 材质
GB ASTM
1 阀体 WCB A2116-WCB
2 密封圈 PTFE PTFE
3 球体 1C18Ni9Ti SS304
4 螺母 35 A194-2H
5 螺柱 35CrMoA A193-B7
6 石体 WCB A216-WCB
7 垫片 柔性石墨+不锈钢
B12.10-304F/.G
8 填料 PTFE PTFE
9 填料压盖 WCB A2116-WCB
10 定位片 25 A105
11 挡圈 65Mn AISI 1066
12 手柄 K33 A47-667
Gr.32510
13 阀杆 1Cr33 A276-410
14 螺钉 35 A193-B7
15 止推垫片 PTFE PTFE
技术规范:
设计依据 国标系列 美标系列
设计标准 GB/T12237 AP16D ANSI B16.34
法兰连接结构长度 GB/T12221 AP16D ANSI B16.10
结构长度(焊接) GB/T15188.1 AP16D ANSI B16.10
连接法兰 GB/T9113
JB/T79
Hg20592
ANSI B16.5、B16.47
对焊端 GB/T12224 ANSI B16.25
试验和检验 GB/T9092 AP16D AP1598
主要外形尺寸:
公称通径 15 20 25 40 50 65 80 100 125 150 200
d1 13 19 25 38 64 64 76 102 127 152 203
L 108 117 127 165 191 191 203 229 356 394 457
H 59 63 75 95 142 142 152 178 252 272 342
W 130 130 160 230 400 400 400 650 1050 1050 1410
Wt(kg) 2.5 3 5 7 15 19 19 33 58 93 160
