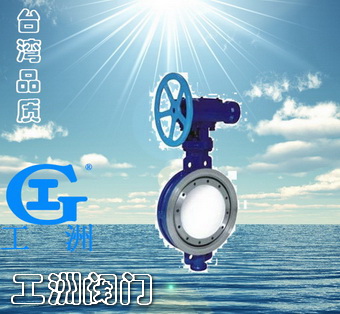

产品名称: 德标蝶阀
产品型号: D341F
产品口径: DN10-1200
产品压力: 0.6~6.4Mpa
产品材质: 铸钢、不锈钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

蝶阀的工作原理:
蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状态。蝶阀又叫翻板阀,是一种结构简单的调节阀,同时也可用于低压管道介质的开关控制。蝶阀(英文:butterflyvalve)是指关闭件(阀瓣或蝶板)为圆盘,围绕阀轴旋转来达到开启与关闭的一种阀,在管道上主要起切断和节流用。蝶阀启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。蝶阀全开到全关通常是小于90°,蝶阀和蝶杆本身没有自锁能力,为了蝶板的定位,要在阀杆上加装蜗轮减速器。采用蜗轮减速器,不仅可以使蝶板具有自锁能力,使蝶板停止在任意位置上,还能改善阀门的操作性能。、工业专用蝶阀的特点能耐高温,适用压力范围也较高,阀门公称通径大,阀体采用碳钢制造,阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造,主要用于高温介质的烟风道和煤气管道。



蝶阀的发展历史:
30年代,美国发明了蝶阀,50年代传入日本,到60年代才在日本普遍采用,而在我国推广则是70年代后的事了。目前世界上一般在DN300毫米以上蝶阀已逐渐代替了闸阀。蝶阀与闸阀相比有开闭时间短,操作力矩小,安装空间小和重量轻。以DN1000为例,蝶阀约2T,而闸阀约3.5T,且蝶阀易与各种驱动装置组合,有良好的耐久性和可靠性。橡胶密封蝶阀缺点是作节流使用时,由于使用不当会产生气蚀,使橡胶座剥落、损伤等情况发生。为此,现在国际上又开发金属密封蝶阀,气蚀区减小,近几年我国也开发了金属密封蝶阀,在日本近年来还开发耐气蚀、低振动、低噪声的梳齿形蝶阀。一般密封座的寿命在正常情况下,橡胶15年-20年,金属的80年-90年。但如何正确选用则要根据工况要求。



蝶阀的使用过程:
  目前,蝶阀作为一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中,其密封形式多采用密封结构,密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制,不适应耐高温、高压及耐腐蚀、抗磨损等行业。
  现有一种比较先进的蝶阀是三偏心金属硬密封蝶阀,阀体和阀座为连体构件,阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上,这种蝶阀与传统蝶阀相比具有耐高温,操作轻便,启闭无磨擦,关闭时随着传动机构的力矩增大来补偿密封,提高了蝶阀的密封性能及延长使用寿命的优点。



蝶阀的形式分类:
1.按结构形式分类
(1)中心密封蝶阀
(2)单偏心密封蝶阀
(3)双偏心密封蝶阀
(4)三偏心密封蝶阀
2.按密封面材质分类
(1)软密封蝶阀。
1)密封副由非金属软质材料对非金属软质材料构成。
2)密封副由金属硬质材料对非金属软质材料构成。
(2)金属硬密封蝶阀。密封副由金属硬质材料对金属硬质材料构成。
3.按密封形式分类
(1)强制密封蝶阀
1)弹性密封蝶阀。密封比压由阀门关闭时阀板挤压阀座,阀座或阀板的弹性产生
2)外加转矩密封蝶阀。密封比压由外加于阀门轴上的转矩产生
(2)充压密封蝶阀。密封比压由阀座或阀板上的弹件密封元件充压产生
(3)自动密封蝶阀。密封比压由介质压力自动产生。
4.按工作压力分类
(1)真空蝶阀。工作压力低于标堆大气历的蝶阀。
(2)低压蝶阀。公称压力PN<1.6MPa的蝶阀。
(3)中压蝶阀。公称压力PN为2.5--6.4MPa的蝶阀。
(4)高压蝶阀。公称压力PN为10。0--80.0MPa的蝶阀。
(5)超高压蝶阀。公称压力PN>100MPa的蝶阀。
5.按工作温度分类
(1)高温蝶阀。t>450C的蝶阀
(2)中温蝶阀。120C<t<450℃的蝶阀
(3)常温蝶阀。一40C<t<;120C的蝶阀
(4)低温蝶阀。一100<t<一40C的蝶阀
(E)超低温蝶阀。t<一100C的蝶阀
6.按连接方式分类
(1)对夹式蝶阀。
(2)法兰式蝶阀。
(3)支耳式蝶阀。
(4)焊接式蝶阀。



蝶阀的流量特点:
蝶阀的开度与流量之间的关系,基本上呈线性比例变化。如果用于控制流量,其流量特性与配管的流阻也有密切关系,如两条管道安装阀门口径、形式等全相同,而管道损失系数不同,阀门的流量差别也会很大。如果阀门处于节流幅度较大状态,阀板的背面容易发生气蚀,有损坏阀门的可能,一般均在15°外使用。蝶阀处于中开度时,阀体与蝶板前端形成的开口形状以阀轴为中心,两侧形成完成不同的状态,一侧的蝶板前端顺流水方向而动,另一侧逆流水方向而动,因此,一侧阀体与阀板形成似喷嘴形开口,另一侧类似节流孔形开口,喷嘴侧比节流侧流速快的多,而节流侧阀门下面会产生负压,往往会出现橡胶密封件脱落。蝶阀操作力矩,因开度及阀门启闭方向不同其值各异,卧式蝶阀,特别是大口径阀,由于水深,阀轴上、下水头差所产生的力矩也不容忽视。另外,阀门进口侧装置弯头时,形成偏流,力矩会有增加。阀门处于中间开度时,由于水流动力矩起作用,操作机构需要自锁.



蝶阀的优点:
1、启闭方便迅速、省力、流体阻力小,可以经常操作。
2、结构简单,体积小,重量轻。
3、可以运送泥浆,在管道口积存液体最少。
4、低压下,可以实现良好的密封。
5、调节性能好。



蝶阀安装与维护:
1、在安装时,阀瓣要停在关闭的位置上。
2、开启位置应按蝶板的旋转角度来确定。
3、带有旁通阀的蝶阀,开启前应先打开旁通阀。
4、应按制造厂的安装说明书进行安装,重量大的蝶阀,应设置牢固的基础。
5、蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°-90°之间,旋转到90°时,阀门则牌全开状态。
6、如果要求蝶阀作为流量控制使用,主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用,而且还应用于热电站的冷却水系统。
7、常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间,法兰式蝶阀是阀门上带有法兰,用螺栓将阀门上两端法兰连接在管道法兰上。
8、蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°-90°之间,旋转到90°时,阀门则牌全开状态。蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。采用金属密封的阀门一般比弹性密封的阀门寿命长,但很难做到完全密封。金属密封能适应较高的工作温度,弹性密封则具有受温度限制的缺陷。



蝶阀适用的场合:
蝶阀适用于流量调节。由于蝶阀在管路中的压力损失比较大,大约是闸阀的三倍,因此在选择蝶阀时,应充分考虑管路系统受压力损失的影响,还应考虑关闭时蝶板承受管道介质压力的坚固性。此外,还必须考虑在高温下弹性阀座材料所承受工作温度的限制。蝶阀的结构长度和总体高度较小,开启和关闭速度快,且具有良好的流体控制特性,蝶阀的结构原理最适合制作大口径阀门。当要求蝶阀作控制流量使用时,最重要的时正确选择蝶阀的尺寸和类型,使之能恰当地、有效地工作。
   通常,在节流、调节控制与泥浆介质中,要求结构长度短,启闭速度快(1/4转)。低压截止(压差小),推荐选用蝶阀。
  在双位调节、缩口地通道、低噪声、有气穴和气化现象,向大气少量渗漏,具有磨蚀性介质时,可以选用蝶阀。
  在特殊工况条件下节流调节,或要求密封严格,或磨损严重、低温(深冷)等工况条件下使用蝶阀时,需使用特殊设计金属密封带调节装置地三偏心或双偏心地专用蝶阀。
  中线蝶阀适用于要求达到完全密封、气体试验泄漏为零、寿命要求较高、工作温度在-10度~150度的淡水、污水、海水、盐水、蒸汽、天然气、食品、药品、油品和各种酸碱及其他管路上。
  软密封偏心蝶阀适用于通风除尘管路的双向启闭及调节,广泛用于冶金、轻工、电力、石油化工系统的煤气管道及水道等。
  金属对金属线密封双偏心蝶阀适用于城市供热、供气、供水等煤气、油品、酸碱等管路,作为调节和节流装置。
  金属对金属面密封三偏心蝶阀除作为大型变压吸附(PSA)气体分离装置程序控制阀使用外,还可广泛用于石油、石化、化工、冶金、电力等领域,时闸阀、截止阀的良好替代产品。
