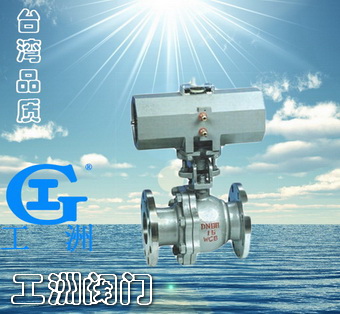

产品名称: 气动不锈钢球阀
产品型号: Q641F
产品口径: DN15-800
产品压力: 1.6-6.4Mpa
产品材质: 铸铁、铸钢、不锈钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

主要性能规范

公称通径DN(mm)
15-250
公称压力PN(MPa)
1.6
公称压力PS(MPa)
强度试验
2.4
密封试验
1.76
材料\材料代号
C
P
R
主要零件
阀体
WCB
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
蝶板
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
阀杆
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
密封圈
增强聚四氟乙烯 对位聚苯
填料
聚四氟乙烯 柔性石墨
适用工况
适用介质
水、蒸汽、油品
硝酸类
醋酸类
适用温度
-28℃~300℃
执行器
型号
BAW系列、GT系列、SW系列
气源压力
0.4-0.7Mpa

订购须知

1、请在订货时提供详细口径规格、交货地地、交货时间。

2、根据管道需要,决定选用往复式(二位开关式)或弹簧复位式(常闭或常开式)。

3、可选配控制附件:(1)单电控电磁阀(断电进常闭或常开),(2)双电控电磁阀(开关式),(3)阀位开关回讯器,(4)气源处理三联件。特殊使用环境(易燃易爆场合),何选防爆型。

主要尺寸及执行器配置

公称通径DN(mm)
尺寸(mm)
执行器型号
L
D
D1
D2
b
f
Z-Φd
15
108
95
65
45
14
2
4-14
GT52/GT63K
20
117
105
75
55
14
4-14
GT63/GT63K
25
127
115
85
65
14
4-14
GT63/GT83K
32
140
135
100
78
16
4-18
GT83/GT83K
40
165
145
110
85
16
3
4-18
GT83/GT110K
50
178
160
125
100
16
4-18
GT83/GT110K
65
190
180
145
120
18
4-18
GT110/GT127K
80
203
195
160
135
20
8-18
GT127/GT127K
100
305
215
180
155
20
8-18
GT127/GT160K
125
256
245
210
185
22
8-18
GT160/GT190K
150
394
280
240
210
24
8-23
GT190/GT210K
200
457
335
295
265
26
12-23
GT254/BAW20S
250
533
405
335
320
30
12-25
BAW17/BAW20S
