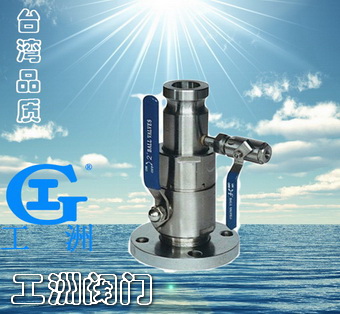

产品名称: 槽车球阀
产品型号: CQA
产品口径: DN15-100
产品压力: 0.6~6.4Mpa
产品材质: 铸钢、不锈钢、合金钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息
槽车球阀概述:
  CQA-25P槽车球阀采用法兰连接安装在紧急切断阀下游,出口与同规格快速接头配合使用,用来装卸和卸荷介质时的接通和截断,待放散阀,适用于液化气槽车和液氨槽车上,并采用浮动式球体进行启闭,操作速度快。

一、槽车球阀设计参数:
法兰连接:JB/T79-94、GB9113-2000
结构长度:GB12221-89


二、槽车球阀主要性能参数:

公称压力
壳体试验
密封试验
适用介质
适宜温度
2.5
3.75
2.75
液化气、液氨等
-40~+80℃
4.0
6.0
4.4


三、槽车球阀主要零件材料

阀体
球体、阀杆
密封圈
填料
不锈钢
不锈钢
增强聚四氟乙烯
聚四氟乙烯


四、CQA-25P槽车球阀主要外形尺寸和连接尺寸

PN
DN
d
L
H
D
D1
D2
b
f
Z-фd
W
2.5MPa
25
22
194
78
115
85
65
16
2
4-14
150
2.5MPa
50
46
230
88
160
125
100
20
3
4-18
180


五、槽车球阀性能规范

公称压力PN
1.6
2.5
MPa
壳体试验压力
2.4
3.75
气密封试验压力
1.76
2.75
低压气密封试验压力
0.5~0.7
适用介质
液化气、液氨
适用温度
-40~+80℃
