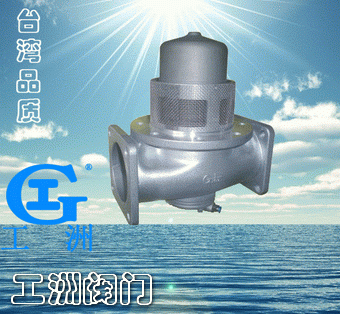

产品名称: 压力平衡式气动海底阀
产品型号: C804L
产品口径: DN10-500
产品压力: 1.6MPa
产品材质: 铸钢、不锈钢、合金钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

途:压力平衡式海底阀使用于多仓罐车,可进行油仓的单独装卸,三通的设计有效减少油罐底部管路的安装,减轻油车负载,操作简便,安全可靠。
功能和特点:
◆可以通过阀门的气动开关任意转换油路的通油方向。
◆切断槽紧急情况下自动断开,防止泄露。
◆全气动控制,在无气源的情况下,可确保阀门的正常关闭。
◆密封性阀杆自动对中,压紧弹簧牢固耐用。
◆高品质压模铸造阀体和内部零件,确保使用可靠。
◆过滤网安装有关标准配置,防止异物破坏油封。
◆轻体材料铝合金轻质材料,减轻油罐车负荷。
◆流动形阀体减少流动阻力。

二工作原理

海底阀采用单作用汽缸结构,压缩空气驱动活塞杆拉出。顶开中柱塞的弹簧,打开进去,介质通过,工作完毕,关闭气源,中塞柱依靠弹簧,复位密封,关闭阀门。为保证阀门具有良好的工作能力,必须满足一下条件:

1.海底阀工作时,系统气源必须保证>0.4MPA的压力.

2.阀体与中柱塞必须保证高度密封.

3.弹簧必须保持足够的弹力复位.

(一)安装要求

1.海底阀在油罐车上安装时,应与罐体保持平衡。进口法兰与罐体连接的密封垫是由我厂提供的软木垫,注意不要损坏。

2.安装气源软管时应保护好气动接头。

(二)使用

海底阀在出厂前已经过调试,安装完毕即可使用,不得随意拆卸。如存在汽缸不能正常工作及有渗漏现象,请与我厂技术部联系。

四.易损零件

序号

易损件名称

型号及规格

数量

备注

1

气动接头

Pc6-0.2

1



2

Y型圈

40*50*6.3/7

1



3

Y型圈

22*14*4.8/5.4

1



4

汽缸

全套

1



5

中塞阀阀弹簧

125*50*5

1




五.订货须知

1.用户根据使用条件选型,必经注明型号。

2.对海底阀有特殊要求的经供需双方协商确定,并在合同上注明或订正协议书为据。

3.用户需要提供配件或易损件时,应注明型号,规格,独立记价。

4.本厂产品实行三包严格履行合同义务,遵守用户至上,信誉第一原则。

在用户选用产品拾为并遵守保管及使用规则的前提下,保质期由半年。在保质期内因产品使用质量不良而损坏和不能正常使用时,负责免费为用户更换或修理,但使用不当造成破损和易损零件的正常磨损不在此限。

5.用户有不明之事可向我厂提供咨询。
