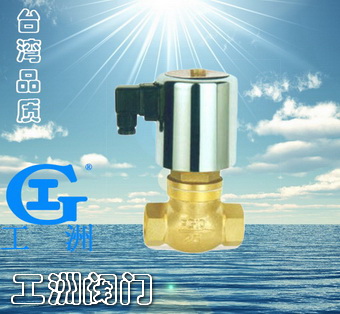

产品名称: 二位二通电磁阀
产品型号: ZQDF
产品口径: DN15-300
产品压力: 1.0-6.4MPa
产品材质: 铸钢、不锈钢、合金钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

二位二通电磁阀概述:

ZQDF铜系列二位二通电磁阀是工业过程自动化控制系统用的执行器,它在接受电控信号后能自动开启或关闭阀门,实现对管道中流体介质的通断或流量调节控制,从而对系统中的温度、流量、压力等参数进行自动调节或远程控制。
   本系列电磁阀产品可广泛应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF系列主要用于空气、蒸汽、煤气等气体介质的控制;ZQDF-Y系列电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质,同时也用于粘度小于4°E的油类。


二位二通电磁阀结构特点:
耐腐:主要部件阀塞,阀体等采用不锈钢和铸钢制成,防腐性能良好。
耐热:电磁、密封部分全部采用特种耐高温电工材料和密封材料,并采用了有效的隔热措施。
耐磨:选材合理,阀塞与阀体间巧妙地利用流体的润滑作用,减少磨损。
耐冷凝:蒸汽管道的冷凝水是影响蒸汽电磁阀动作的重要因素,本阀则不受冷凝水影响。


二位二通电磁阀结构与原理:
本阀为分步动作直接先导式电磁阀,可根据断电时所处开、关状态的不同,可分为常闭式电磁阀和常开式电磁阀。常闭电磁阀,线圈通电后,衔铁在电磁力作用下先带动副阀阀塞提起,主阀阀杯上的流体经副阀流走,减少了作用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一定值时,衔铁带动主阀阀杯,并利用压差而使主阀阀杯开启,介质流通。线圈断电后,电磁力消失,衔铁因自重下落复位。同时依靠介质压力,主副阀得以紧密关闭。常开电磁阀,线圈通电后由于吸力作用,动铁芯下移,把副阀阀塞压下,副阀关闭,主阀阀杯内压力上升,当压力升到一定值时,主阀阀杯的上下压差一样,由于电磁力作用,动铁芯推动主阀阀杯下,压紧主阀阀座,阀门关闭。线圈断电时,电磁吸力为零,副阀阀塞和动铁芯由于弹簧作用向上提起,副阀打开,主阀阀杯上的流体经副阀流走,减少了作用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一定值时,利用压差把主阀阀杯推起,主阀打开,介质流通。



二位二通电磁阀技术参数:

1
最高工作压力
0.8MPa
2
工作压差
0~0.8MPa
3
介质
液体气体蒸汽油<20cst
4
介质温度
≤180℃
5
电压
AC:380V220V36V/50HZDC:24V
6
绝缘等级
B级
7
电源允许波动
-15%~+10%
8
功率
50W
9
响应时间
开≤2秒关≤3秒
10
安装方式
介质流向与电磁阀箭头保持一致,线圈垂直向上,工作介质清洁无颗粒杂质。



二位二通电磁阀结构规格参数:

型号
长L(mm)
高H(mm)
连接方式
材质
ZQDF-15B 86 178
G1/2"内螺纹
不锈钢
ZQDF-20B 94 180
G3/4"内螺纹
ZQDF-25B 105 190
G1"内螺纹
ZQDF-32B 115 210
G11/4"内螺纹
ZQDF-40B 130 223
G11/2"内螺纹
ZQDF-50B 150 228
G2"内螺纹
ZQDF-25FB 110 215
法兰4孔φ13.5孔径φ85孔距
ZQDF-32FB 125 245
法兰4孔φ17.5孔径φ100孔距
ZQDF-40FB 150 253
法兰4孔φ17.5孔径φ110孔距
ZQDF-50FB 160 268
法兰4孔φ17.5孔径φ125孔距

注:常规型密封件为聚四氟乙烯,用氟橡胶密封件订货时请在口径后加“V”
