产品名称: 电动柱塞截止阀
产品型号: UJ941H
产品口径: DN15-500
产品压力: 0.6-6.4MPa
产品材质: 铸钢、不锈钢、合金钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

电动柱塞截止阀特点:

电动柱塞截止阀外形分Z字形和腰鼓形两种,但内部结构和零件尺寸完全相同。有金属和非金属密封。电动头用引进美国依米托克(Limitorque)技术生产的SMC系列多回转型电动装置,这种电动装置在国内属于上乘,其产品被我公司长期使用.



电动柱塞截止阀主要连接、结构尺寸

DN(mm)
尺寸(mm)

(UJ941H)U941SM

50

65

80

100

125

150

200

250

300

350

400

450

500

L

230

290

310

350

400

480

600

730

850

980

1100

1200

1250

型号

SMC-03

SMC-00

SMC-00

SMC-00

SMC-0
SMC-1

SMC-0
SMC-1

SMC-1

SMC-1
SMC-2

SMC-1
SMC-2

SMC-1
SMC-2

SMC-1

SMC-2

SMC-3

W

865

910

910

910

940
1052

940
1052

1052

1052
1150

1052
1150

1052
1150

1150

1150

D

165

185

200

235

270

300

360
(375)

425
(450)

485
(515)

555
(580)

620
(666)

670
(685)

730
(755)

K

125

145

160

190

220

250

310
(320)

370
(385)

430
(450)

490
(510)

550
(585)

600
(610)

660
(670)

D1

99

118

132

156

184

211

274
(284)

330
(345)

389
(409)

448
(465)

503
(535)

548
(560)

609
(615)

t

20

22

24

24

26

28

30
(34)

32
(38)

34
(42)

38
(46)

40
(50)

42
(50)

44
(52)

n-φ

4-18

8-18

8-18

8-22

8-26

8-26

12-26
(12-30)

12-30
(12-33)

16-30(16-33)

16-33
(16-36)

16-36
(16-39)

20-36
(20-39)

20-36
(20-42)

三、本厂生产的电动柱塞截止阀所需的力距参数表

DN(mm)
尺寸(mm)

U941SM-25(40)(N.m)

50

65

80

100

125

150

200

250

300

350

400

450

500

PN2.5

120

220

240

320

480

550

1100

1400

1500

1800

2400

3000

4000

PN4.0

250

300

340

500

600

1000

2000

2600

2800

3400

4000

5000

5800

四、SMC系列阀门电动装置技术参数

DN(mm)
尺寸(mm)

允许输出转矩(N.m)

速比范围

允许推力(KN)

允许阀杆直径(㎜)

参考重量(㎏)

SMC-04

110

18-90

35

26

40-45

SMC-03

270

15-130

45

38

60-70

SMC-00

500

11-148

90

50

100-110

SMC-0

970

12-198

150

65

130-150

SMC-1

1800

13-230

250

76

170-185

SMC-2

2700

10-200

300

89

190-210

SMC-3

5800

11-200

600

127

480-520

五、SMC系列典型规格技术参数

DN(mm)
尺寸(mm)

输出转矩
(N.m)

输出转速
(r/min)

电机功率
(kw)

电机堵转电流

SMC-04

110

18

0.2

7.42

110

36

0.3

9.31

SMC-03

200

18

0.4

12.04

270

24

0.6

17.15

SMC-00

500

18

0.6

17.15

500

36

1.5

38.85

SMC-0

700

18

1.1

29.68

970

18

1.5

38.85

SMC-1

1200

12

1.5

38.85

1200

24

2.2

50.82

1800

12

2.2

50.82

SMC-2

1800

24

3.0

65.03

200

12

2.2

50.82

2700

12

3.0

65.03

SMC-3

4000

12

4.0

74.20

5800

12

5.5

91.63

注:1、表中所列为典型规格的技术参数,用户如选用其它参数,订货时请说明。
2、表中电机堵转电流值为产品数值。

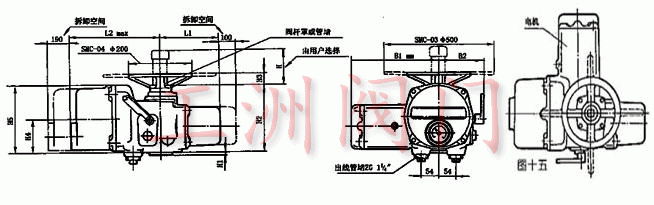

SMC-04和03外形尺寸

代号
型号

L1

L2

B1

B2

H1

H2

H3

H4

H5

SMC-04

185

346

243

140

3

212

35

108

213

SMC-03

202

373

387

198

3

259

43

134

239

SMC-00、0、1和2外形尺寸

代号
型号

L1

L2

B1

B2

H1

H2

H3

H4

D

SMC-00

392

519

251

364

123

115

253

4

305

SMC-0

410

529

273

367

153

132

285

5

305

SMC-1

429

623

304

393

168

148

310

5

305

SMC-2

457

697

333

418

184

158

358

5

458
