产品名称: 全自动自清洗过滤器
产品型号: ST-LA型
产品口径: DN10-500
产品压力: 0.6-6.4MPa
产品材质: 铸钢、不锈钢、合金钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

全自动自清洗过滤器控制方式:

全自动自清洗过滤器的清洗有三种控制方式:
1.压差控制
2.定时控制
3.手动控制



全自动自清洗过滤器技术参数:
1.流量范围:40~2400m3/h
2.过滤精度:100~2000μm
3.工作压力:0.1~1.6MPa
4.压力损失:≤0.016MPa
5.排污阀口径:DN50mm
6.排污时间:10~60s
7.排污耗水量:<1%
8.适用温度:≤85℃
9.电源:交流三相380V/50Hz
10.控制界面:数显、旋钮、开关
11.滤网类型: 316不锈钢


全自动自清洗过滤器型号说明:

型号
出入水口
H
H1
H2
W
W1
L
经济流量
功率
重量
(mm)
(mm)
(mm)
(mm)
(mm)
(mm)
(mm)
(m3/h)
(kW)
(kg)
ST-LA03-1.6
3
80
886
376
718
683
257
673
45

120
ST-LA04-1.6
4
100
936
411
770
683
257
673
65

126
ST-LA05-1.6
5
125
1018
461
852
683
257
673
105

165
ST-LA06-1.6
6
150
1111
523
951
744
303
725
150

220
ST-LA08-1.6
8
200
1427
715
1237
820
349
777
265

395
ST-LA10-1.6
10
250
1685
853
1439
874
393
826
410

395
ST-LA12-1.6
12
300
1815
944
1569
939
458
908
590

598
ST-LA14-1.6
14
350
2082
1094
1792
1026
545
1010
800

760
ST-LA16-1.6
16
400
2360
1239
2019
1098
608
1111
1050

860
ST-LA18-1.6
18
450
2632
1389
2245
1199
679
1213
1320

970
ST-LA20-1.6
20
500
2919
1547
2483
1288
717
1250
1630

1120
ST-LA24-1.6
24
600
3510
1865
2864
1458
864
1440
2350

1450

自动清洗过滤器代替间断供水过滤器!

自清洗过滤器(全自动反冲洗过滤器)现已安装在世界各地,广泛地应用于炼钢、造纸、塑料、制药、食品、制糖、污水处理、采矿和化工等行业以及灌溉中。凡是需要从某种液体中去除某种固体,都可以使用这种过滤器,其应用范围包括低PH值、海水、高压和高温环境。这种过滤器采用液力操纵,不需要外界电源(控制部分除外)。
1、不锈钢自清洗过滤器,
2、进出口管径1/2"—24"(单台处理量0.25—3000m3/h)
3、全自动自清洗过滤器,无需拆卸滤网进行人工清洗
4、冲洗过程不间断供水,冲洗用水极少(少于主流1%)
5、过滤精度2—3000微米
6、过滤面积大,压损小

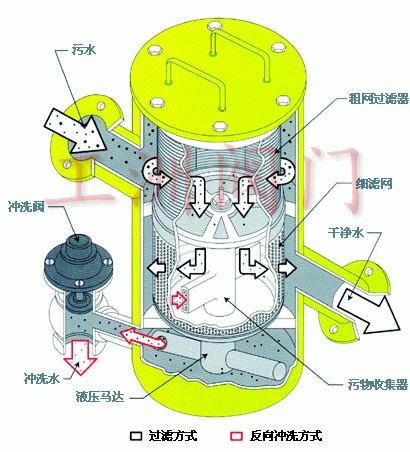

全自动自清洗过滤器工作原理:
自清洗过滤器是由过滤器本体、滤网、一个或多个(根据型号配置)冲洗阀和冲洗控制器组成。
 水流进入Tekleen?过滤器后,首先通过粗滤网,然后进入细过滤室,由细滤网将污物(最小可至2μm)截留下来,出水即为净水。
  污物聚集在细滤网上,使滤网内表面和外表面形成压力差。当压差达到预设值(如0.5kg/cm2)时,便启动自清洗循环。压差传感器将信号传至控制器触动其打开冲洗阀,这样液压马达室内、污物收集器及吸嘴内的压力降至与大气相通。引起吸嘴相对的细滤网内面(污水)和细滤网外面(净水)之间的压力差,产生一股吸力强劲的反冲洗水将吸嘴相对的滤网上的污物清洗干净,由冲洗阀排出。
  反冲洗水经过液压马达时带动污物收集器转动,这样吸嘴就将整个滤网上的污物吸走清洗干净。
  当滤网冲洗干净,控制器关闭冲洗阀,设备自动恢复到全滤状态。整个冲洗过程只需几秒钟,且系统不间断供水!


全自动自清洗过滤器与其它自清洗过滤器的比较:
1、冲洗阀只需用单个2"或1"冲洗阀。
TEKLEEN只配单个2"或1"冲洗阀即可满足清洗需求,每次反冲洗所用的水要比有两个、三个冲洗阀的过滤器少得多。而且更少的部件,则更少的维护。
2、全不锈钢部件,使用寿命长。
碳钢过滤器一般使用3、4年就会生锈和磨损,不锈钢过滤器则可长久使用。
3、高性能滤网提供多40%的过滤面积。
高性能滤网:由编织网(2μ至3000μ)固定(烧结)于支撑网及穿孔篮框上,都为不锈钢结构。高性能滤网比普通滤网比较提高了多40%的有效过滤面积。而且这种结构非常坚固、耐用,长时间使用滤网孔隙也不会变形,具有良好的耐压和耐化学腐蚀的特性,没有温度限制。
有效过滤面积大则截污能力提高,压损小,需要冲洗的间隔时间加长。
4、内部没有易损坏的塑料部件。
TEKLEEN的全不锈钢过滤器更具有领先优势,不仅可提供不锈钢外壳,连内部部件包括滤网支撑结构、污物收集器等都是全不锈钢材质,没有任何塑料材质。更具耐腐蚀、防盐雾、防尘、防溅等性能,其刚性、强度更好,使用寿命更长,更不易损坏。
5、最高工作温度等级有93.3℃(200°F)及65.5℃(150°F)。
6、采用先进的电子控制器。
TEKLEEN提供的电子控制器工艺技术先进,使用简便可靠。冲洗可根据手动、压差和定时进行,并具有液晶显示、冲洗计数、警报输出等功能。电子控制靠电信号来操作,而水力控制靠的是弹簧及隔膜等机械能的变换来操作,因此与水力控制器相比电子控制器具有更可靠、更灵敏、更先进、功能更多的特点,而且可以直观的看到过滤器的工作状态。
