产品名称: 高真空隔膜阀
产品型号: GM41F
产品口径: DN10~400
产品压力: 0.6-6.4MPa
产品材质: 铸钢、不锈钢、合金钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

高真空隔膜阀标准规范:
设计与制造:GB122239
结构长度:GB12221、JB1688
法兰连接尺寸:GB4216、JB78GM


高真空隔膜阀用途:
本阀是真空系统中,供切断或接通气流之用。基中,连接管焊接式更溴化锂制冷设备中的理想配件。
适用温度:NBR-25~100℃FKM?-30~150℃
适用介质:空气及非腐蚀性气体
适用范围:105~1.3×10-4
漏率:6.7×10-4


高真空隔膜阀测试:
衬里层:电火花检测
试验与检验按GB/T13297标准
公称压力:PN(Mpa)
阀体:PN×1.5
密封:PN×1.1

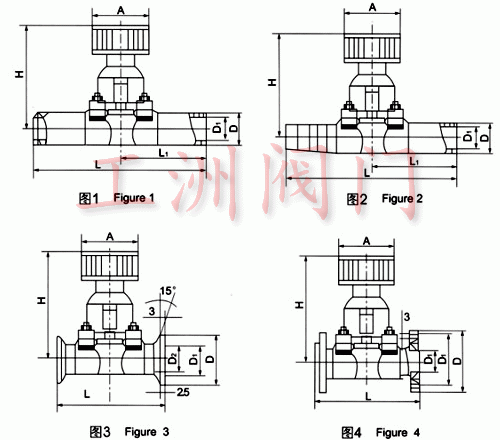

I型连接管焊接(图1):

型号

DN

D

H

A

L

L1

GM-10C-H(I)

10

19

80

55

240

120

GM-25C-H(I)

25

32

105

80

240

120

GM-40C-H

40

45

133

100

240

120

GM-50C-H

50

57

157

100

240

120

GM-10D-H(I)

10

19

77.5

50

150

150

GM-25D-H(I)

25

32

105

60

75

75

II型连接管焊接(图2):

型号

DN

D

H

A

L

L1

GM-10C-H(II)

10

19

80

55

195

120

GM-25C-H(II)

25

32

105

80

236

120

GM-10D-H(II)

10

19

77.5

50

150

75

GM-25D-H(II)

25

32

105

66

175

75

III型连接管焊接(图3):

型号

DN

D

H

A

L

L1

GM-10C-KF

10

30

12.2

80

55

75

GM-25C-KF

25

40

26.2

105

80

120

GM-40C-KF

40

50

41.2

133

100

120

IIII型连接管焊接(图4):

型号

DN

D

H

A

L

L1

n-φc

GM-10C

10

46

36

80

55

75

4-φ6

GM-25C

25

70

55

105

80

120

4-φ7

GM-40C

40

100

80

133

100

150

4-φ9

GM-50C

50

110

90

157

100

180

4-φ9
