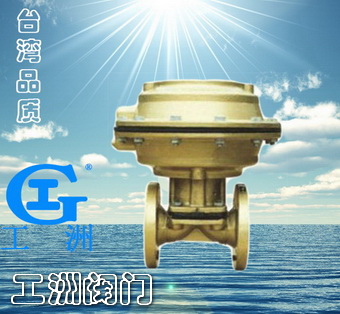

产品名称: 往复型无手操型拨动隔膜阀
产品型号: EG641J
产品口径: DN15-250
产品压力: 0.6-6.4MPa
产品材质: 铸钢、不锈钢、合金钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

往复型无手操型拨动隔膜阀特点:
设计与制造:BS5156
结构长度:BS5156
法兰连接尺寸:BS4504、DIN2532、JIS B2212、ANSI B16.
部件列表:1.阀体 2.阀体衬里 3.隔膜 4.阀瓣 5.下阀杆 6.阀盖 7.气缸 8.气动薄膜 9. 气缸盖


往复型无手操型拨动隔膜阀用途:
本阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度:≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级:PN(MPa) 0.6 1.0 1.6


往复型无手操型拨动隔膜阀测试:
衬里层:电火花检测
试验与检验按BS6755标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1


往复型无手操型拨动隔膜阀外形尺寸:

代号

ES53

ES54

ES55

ES56

ES57

ES58

B

-

168

260

318

425

549

DN

H

kg

H

kg

H

kg

H

kg

H

kg

H

kg

20

138

3

141

4.5

- - - - - - - -

25

142

4

145

6

205

11

- - - - - -

32

- -

153

5

213

13.5

- - - - - -

40

- -

169

11

229

14

- - - - - -

50

- -

178

13.5

238

17

258

20.5

- - - -

65

- - - -

253

22.5

273

27.5

- - - -

80

- - - -

266

28.5

286

34

326

45

- -

100

- - - -

302

37

322

41.5

362

62

- -

125

- - - - - -

337

49

377

70.5

401

121

150

- - - - - - - -

441

76.5

471

122.5

200

- - - - - - - - - -

544

207.5

往复型无手操型拨动隔膜阀主要参数:

DN

公称压力
MPa

工作压力
MPa

L
mm

D
mm

D1
mm

n-Фd
mm

f
mm

H
mm

D0
mm

B
mm

代号
ES

气源压力
MPa

气源接头
MPa

耗气量
cm3

质量
Kg/kilos

15

1.6

1.6

108

95

65

-

2

- - - - - - - -

20

117

105

75

4-13.5

2

136

140

168

54

0.3

1/8

163.87

5

25

127

115

85

4-13.5

2

144

140

168

54

0.3~0.4

1/8

196.65

6.2

32

146

140

100

4-17.5

2

209

140

260

55

0.3~0.4

1/8

229.4

7

40

159

150

110

4-17.5

2

227

140

260

55

0.3~0.4

1/4

1458.7

13

50

190

165

125

4-17.5

2

231

140

260

55

0.3~0.4

1/4

3162.7

23

65

1.0

1.0

216

185

145

4-17.5

2

252

140

260

55

0.3~0.4

1/4

3243

27

80

254

200

160

8-17.5

2

285

165

425

56

0.4~0.5

3/8

6636.8

56

100

305

220

180

8-17.5

2

360

280

425

57

0.4~0.5

3/8

6948

60

125

356

250

210

8-17.5

3

370

280

425

57

0.4~0.5

3/8

7374.2

68

150

406

285

240

8-22

3

462

280

549

58

0.5

3/8

10652

115

200

0.6

0.6

521

340

295

8-22

3

544

280

549

58

0.6

3/8

16715

196

250

635

395

350

-

5

- - - - - - -
