产品名称: 电磁换向阀
产品型号: D4-02-2B-AC-A01
产品口径: DN6
产品压力: 31.5MPa
产品材质: 铸铁、铸钢、不锈钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息
电磁换向阀D4-02-2B-AC-A01特点

1、电磁换向阀D4-02-2B-AC-A01安装面符合ISO4401、CETOP、DIN24340、NFPA规格,互通性强。
2、电磁换向阀D4-02-2B-AC-A01浸油式设计,具有缓冲、降低噪音、消除阀心与油封间磨擦及其所引起的漏油问题,增加使用寿命。
3、电磁换向阀D4-02-2B-AC-A01同规格的阀心、线圈、白铁管可更换,安装容易,降低成本。
4、电磁换向阀D4-02-2B-AC-A01高压可测试至1500V/min,线圈绝缘H级,绝缘电阻超过100M欧,耐温180度,通过欧洲CE认证。
5、电磁换向阀D4-02-2B-AC-A01阀体采用树脂砂模锻造,并经过超音波清洗机清洗,杜绝异物残留,可靠性高。
6、电磁换向阀D4-02-2B-AC-A01白铁管采用特殊设备分三段焊接而成,防止剩磁影响,强度大,可耐高压。

电磁换向阀D4-02-2B-AC-A01型号说明

D4 -02 -2 B 2 L -A1 5 -
型号说明 口径尺寸 阀心机能 线圈型式 频率 指示灯
阀位数 弹簧配置 阀心型式 电磁铁位置
D4:接线盒型
(JIS)

02(6通径)

NG6
2 B:单头二位
(弹簧复位)
D:双头二位
(机械定位)
2,3,4,5,
6,7,8,9,
10,11,12
请参阅阀心机能表
无:标准型

L:逆组立
交流AC
A1:AC 110V
A2:AC 220V
A3:AC 380V
5:50HZ

6:60HZ

直流电省略
无:标准带灯

B:黑色带灯
3 C:双头三位
(弹簧中位)

电磁换向阀性能规格表

阀芯机能 流量范围D4-02 最高使用压力
(P\A\B孔)
最大背压
MPa
重量KG 最高切换频率 温度范围 油粘度 过滤
精度
额定 最大 单头 双头
C2 40 60 31.5MPa 16MPa 1.5(AC) 1.90(AC) AC:240C.P.M
DC:240C.P.M
RF:120C.P.M
5~60°C 20-300
cst
25
C4
C10
C3 30 40 1.6
(DC\RF)
2(DC\RF)
C5 25MPa
C60
B2 40 60 31.5MPa 3.3(AC) 4.0(AC)
B3
B8
D2 40 60 3.6(DC) 4.8(DC)
D3

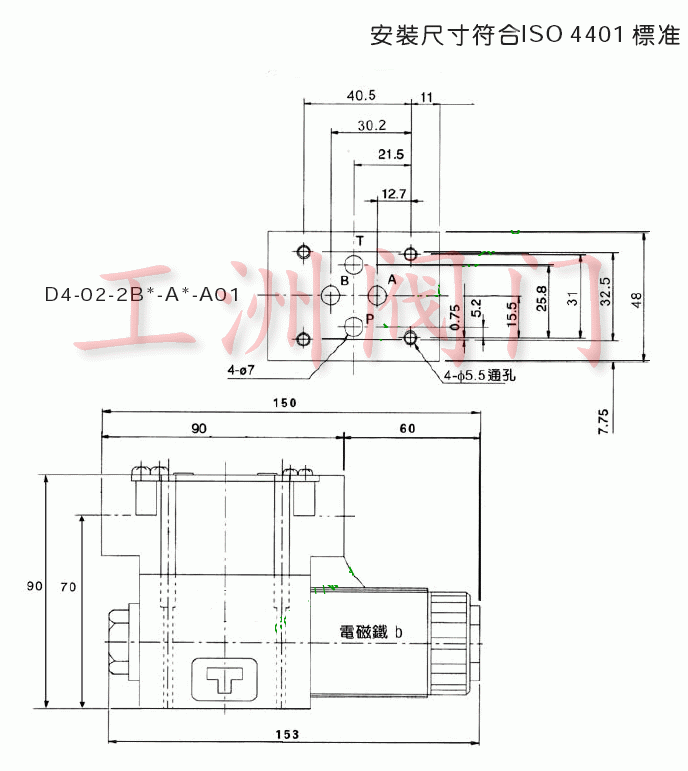

电磁换向阀D4-02-2B-AC-A01尺寸图
