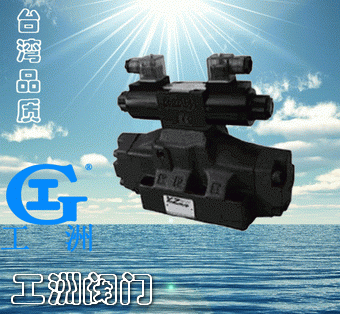

产品名称: 电液换向阀
产品型号: D4-10-2B-DC
产品口径: DN6-32
产品压力: 31.5MPa
产品材质: 铸铁、铸钢、不锈钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

电液换向阀D4-10-2B-DC特点

1、电液换向阀D4-10-2B-DC的安装面符合ISO4401、CETOP、DIN24340、NFPA规格,互通性强。
2、电液换向阀D4-10-2B-DC以电磁换向阀控制此阀阀心方向。电液换向阀D4-10-2B-DC除具备电磁换向阀特性及功能外,还能达到高压、大流量控制的目的。
3、透过装拆油塞,电液换向阀D4-10-2B-DC易于实现不同控制方式和泄漏方式组合。

电液换向阀D4-10-2B-DC型号说明

D4 -10 -2B -D1 -P D -
型号说明 规格 阀心机能 线圈型式 控制方式 泄漏方式 附注
D4:接线盒型
(JIS)

04:16通径
(1/2")
06:25通径
(3/4")
10:32通径
(11/4")
请参阅阀芯机能表 D1:DC 12V
D2:DC 24V
R1:RF 110V
R2:RF 220V
无标记
中坐本键
无标记:
内控(标准型)
P:外泄
无标记:
内控(标准型)
D:外泄
无标记:一般型
S:带行程调节
N:新型

电液换向阀D4-10-2B-DC规格表

型号 额定流量
ℓ/min
最大流量
ℓ/min
最高使用压力
MPa
控制压力MPa 回油口容许
背压MPa
最高切换频率
(CPM)
重量
kg
最低 最高
D4-04-3C 200 300 31.5 0.8 21 14 120 8.8
D4-04-2D
D4-04-2B 8.7
D4-06-3C 300 500 13.7
D4-06-2D
D4-06-2B 13.0
D4-10-3C 500 1100 45.3
D4-10-2D 100 45.3
D4-10-2B 44.7

电液换向阀D4-10-2B-DC阀芯既能表

阀芯机能表 弹簧复位      阀芯机能 弹簧复位
型号 最大流量I/min 型号 最大流量I/min
10MPa 16MPa 25MPa 10MPa 16MPa 25MPa
2B2 D4-10-2B2 1100 1100 1100 2B40 D4-10-2B40 1100 1100 1100
2B3 D4-10-2B3 2B7 D4-10-2B7
2B4 D4-10-2B4
