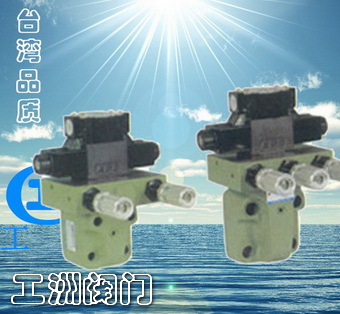

产品名称: 电磁溢流阀
产品型号: BSG-06-3P
产品口径: DN10-32
产品压力: 25.0MPa
产品材质: 铸铁、铸钢、不锈钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

电磁溢流阀BSG-06-3P特点

1、电磁溢流阀BSG-06-3P由先导式溢流阀和电磁阀组合而成,用于系统卸荷或多段压力控制。
2、电磁溢流阀BSG-06-3P用不同位数和机能的电磁阀,可实现多种功能。(由于电磁阀直接安装在溢流阀上,与溢流阀的泄油连接,它们之间没有配管,泵的压力还可以靠一个作用于电磁阀的电信号而遥控卸荷,或靠连接先导溢流阀到该电磁阀口而得到调节使系统得到二或三段压力控制。)
3、电磁溢流阀BSG-06-3P安装尺寸符合ISO6264标准。(同先导式溢流阀)

电磁溢流阀BSG-06-3P型号说明

BS G -06 H -2B2 -A2 5 -D5 -2P
系列号码 接续型式 称呼口径 压力调整范围MPa 控制型式 线圈型式 频率 接线盒形式 多段压力控制
电磁溢流阀
BS、BHS、SBS
G:板式
T:管式
03
06
10
B:1-7
C:3.5-14
H:7-25
参照控制型式 A1:AC110V
D1:DC12V
A2:AC220V
D2:DC24V
A3:AC380V
5:50HZ
6:60HZ
(直流省略)
D4:接线盒式
D5:插头式
-:单段压力
2P:两段压力控制
3P:三段压力控制

电磁溢流阀BSG-06-3P规格表

型号 最大流量
ℓ/min
最高使用压力
MPa
25压力调整范围
MPa
重量
板式 管式 板式 管式
BSG-03 BST-03 100 25 B:1-7
C:3.5-14
H:7-25
7.1 6.5
BSG-06 BST-06 200 8.0 7.4
BSG-10 BST-10 400 11.3 11.1
BSG-03-2P - 100 10.0 -
BSG-03-3P - 100 10.0 -
BSG-06-2P BST-06-2P 200 11.0 9.0
BSG-06-3P BST-06-3P 200 11.0 9.0
SBSG-03 - 100 6.3 -
SBSG-06 - 200 7.2 -
SBSG-03-2P - 100 10.8 -
SBSG-06-2P - 200 11.7 -

使用注意事项:
1、正常做动时所推荐粘度:15-400cSt。
2、可使用以下所列任何一种液压油液。使用相当于ISOVG32或VG46的液压作动油液。
3、连续工作的温度为5-70℃。
4、应当注意控制液压油液的污染,否则会导致阀的损坏或缩短使用寿命。请保证污染度为NAS 1638-11级,用25μ或更精密的管路滤油器。
5、回油口背压不可超过0.5MPa.
6、回油管应直接回油箱,不可与其它阀的回油管连接。
7、调整调压受柄时,升压须顺时针方向慢慢调整,降压则相反方向,调压后务必锁定固定螺帽。
8、小流量时容易使设定压力不稳定,03、06规格请使用8ℓ/min以上的流量,10规格请使用15ℓ/min以上的流量。
