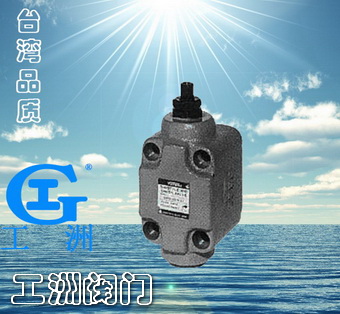

产品名称: 单向节流阀
产品型号: SRCG-10
产品口径: DN10-32
产品压力: 25.0MPa
产品材质: 铸铁、铸钢、不锈钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

单向节流阀SRCG-10特点

1、单向节流阀SRCG-10通过调节油液流经油路的横截面积,控制通过油量。适用于回路中随压力改变而允许少量流量变动的情况。
2、单向节流阀SRCG-10带单向阀的单向节流阀,单方向调整油量,反方向可自由流动,不受节流控制。
3、单向节流阀SRCG-10安装尺寸符合ISO 5781标准(板式)。

单向节流阀SRCG-10型号说明

SR C G -03
系列号码 带单向阀 安装型式 规格
单向节流阀系列 无标记:单向节流阀
C:单向单向节流阀
G-板式
T-管式
03:3/8"
06:3/4"
10:11/4"

单向节流阀SRCG-10规格表

型号 最高使用压力
MPa
最大流量
ℓ/min
重量Kg
板式 管式 板式 管式
SRCT-03 SRCG-03 25 30 1.5 1.5
SRCT-06 SRCG-06 80 3.5 4.4
SRCT-10 SRCG-10 200 7.4 8.1

使用注意事项:
1、推荐粘度:正常工作时所推荐粘度:15~400cst。
2、推荐油液:石油基液压油:使用相当于ISO VG32或VG46的油液,若使用其它种类液压油,请洽询朝田公司技术部。
3、工作油温:连续工作的温度为5~70℃。
4、污染控制:应当注意控制液压油液的污染,否则会导致阀的损坏或缩短使用寿命。请保证污染度为NAS11级,用25μ或更精密的管路滤油器。
5、流量控制:调节流量时,放松锁紧螺母,慢慢转动流量调整手柄,,SRCG(T)系列顺时针为流量增加,逆时针为流量减少,调整完毕,不要忘记你了拧紧锁紧螺母,SRG(T)系列则相反。
