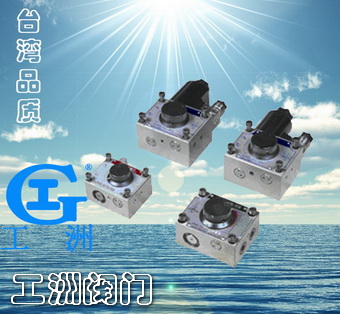

产品名称: 单向调速阀压力补偿型
产品型号: FNC-G03
产品口径: DN6-10
产品压力: 7MPa
产品材质: 铸铁、铸钢、不锈钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

单向调速阀压力补偿型FNC-G03特点

1、单向调速阀压力补偿型FNC-G03带压力补偿装置,能维持稳定的流量,不受出入口压力差变化影响,能够精确地控制执行元件的速度。
2、单向调速阀FNC-G03使一个方向的流量可以调节,而反向可自由流动,根据标牌刻度可方便调节或重新设定流量。
3、适合控制机械动作快速、慢速及快速返回之用,非常适于工具机使用。

单向调速阀压力补偿型FNC-G03型号说明

FKC -G 02 -2 A -
系列号码 安装型式 油口规格 流量调整范围
ℓ/min
出入油口方向 凸轮轴方向
单向调速阀
FKC:推杆型
FNC:平面型
G:板式 02: 1/4"
03: 3/8"
2: 0.05-2
3: 0.05-4
从调节旋钮看
02:A 左侧(标准)
B 右侧
03:A 右侧(标准)
B 左侧
无标记:正向
L:逆向

单向调速阀压力补偿型FNC-G03规格表

型号 最高使用压力
MPa
流量调整范围
ℓ/min
自由流量
ℓ/min
接续口径(PT) 重量Kg
FNC-G02 7 2: 0.05∼2
4: 0.05∼4
20 1/4" 1.2
FNC-G03 30 3/8" 1.9
FKC-G02 20 1/4" 1.2
FKC-G03 30 3/8" 1.9

使用注意事项:
1、标牌上10等份的刻度,每格的流量皆相同。
2、FKC推杆式的转子接于机械的推杆上,可根据动作的往返达到二次调速且开闭的功能。FNC平面式只能一次调速。
3、有关FKC推杆组装方式,请洽本公司技术部。
