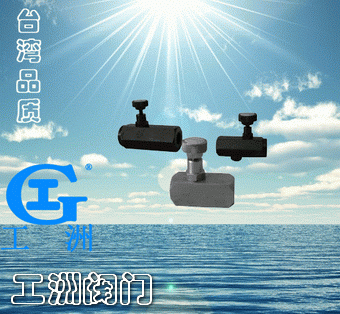

产品名称: 管式单向节流阀
产品型号: TVH-04
产品口径: DN6-18
产品压力: 7-30.0MPa
产品材质: 铸铁、铸钢、不锈钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

管式单向节流阀TVH-04特点

1、管式单向节流阀TVH-04钢制本体可耐压25∼30MPa,铜制本体可耐压7MPa。
2、管式单向节流阀TVH-04全部经耐压、防漏测试,效果精良。
3、管式单向节流阀TVH-04内部加工精密,流量调节速度为线性。

管式单向节流阀TVH-04型号说明

TVC -03
系列号码 称呼口径
管式单向节流阀系列
TVH
TVC
TVL
02
03
04
06

管式单向节流阀TVH-04规格表

型号 最高使用压力
MPa
定格流量
ℓ/min
口径 材料 重量Kg
TVC-02 25 12 PT 1/4" 六角铜 0.3
TVC-03 25 20 PT 3/8" 六角铜 0.3
TVC-04 30 30 PT 1/2" 六角铜 0.5
TVC-06 30 48 PT 3/4" 六角铜 0.8
TVL-03 7 25 PT 3/8" 四角铜 0.3
TVH-03 25 25 PT 3/8" 四角铜 0.5
TVH-04 30 35 PT 1/2" 六角铜 0.8

使用注意事项:
TVL:高敏度适用于风油从动机构,金属圆锯大量采用。
TVH:高回油量(比传统单向节流阀高1.7倍)。以进油方式控制能缩短工时提高产能,适用于弯管机、制鞋机(弹簧不断裂)
TVC:同心度高微调精准,以回油控制为最佳方式。
