产品名称: 浮球阀
产品型号: 100X
产品口径: DN20~600
产品压力: 1.6-2.5MPa
产品材质: 铸铁、铸钢、不锈钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

产品介绍:

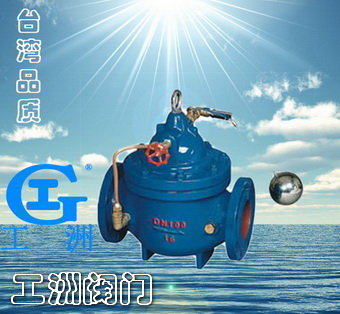

100X隔膜式遥控浮球阀是阀门供应网开发生产的一种兼具多种功能的控制水池液位的水力控制阀。100X隔膜式遥控浮球阀主要安装于水池或高架水塔的进水口处,当水位达到设定的高度时,主阀由浮球导阀控制关闭进水口停止供水;当水位下降后,主阀由浮球开关控制打开进水口向水池注水,实现自动补水。液位控制精确,不受水压干扰;100X隔膜式遥控浮球阀可随水池的高度及使用空间任意位置安装,维护、调试、检查方便、密封可靠,使用寿命长。100X隔膜式遥控浮球阀性能可靠、强度高、动作灵敏灵活适用于450mm口径以下的管道。DN500mm口径以上的建议使用活塞式。

工作原理:

100X遥控浮球阀利用管道上游的水压推动阀瓣上升,开启阀门,向水池供水;当水池液面到达所需高度时,浮球在浮力的作用下上升,从而关闭阀门,截断管道向水池的排放。当水池排放掉水时,浮球下落,开通上腔的流通,此时,上游的压力又使阀瓣上升,开启阀门,使管道继续向水池供水。遥控浮球阀,浮球动作迅速,液位控制准确度高,灵活耐用,水位不受水压干扰且关闭紧密不漏水。遥控浮球阀主要安装在高层建筑水塔、水池的进水管道上。

应用范围:

城建、化工、冶金、石油、制药、食品、饮料、环保
适用温度: 0℃~80℃
介质: 水

结构特点:

100X隔膜式遥控浮球阀性能可靠、强度高、动作灵敏灵活,液位控制精确,不受水压干扰,可随水池的高度及使用空间任意位置安装,维护、调试、检查方便、密封可靠,使用寿命长。

标准规范:

设计制造标准:
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

零件材料与工况:

零件名称 材质
阀体、阀盖 铸铁、铸钢、不锈钢
阀座 锡青铜、不锈钢
阀瓣 碳钢、不锈钢+丁腈橡胶
阀杆 铝青铜、铬不锈钢
膜片 丁腈橡胶
膜片压板 碳钢、不锈钢
弹簧 不锈钢

主要尺寸及重量:

公称尺寸
DN
尺 寸(mm)
L A1 A H1 H F
20 150 130 325 179 212 116
25 160 130 325 179 212 116
32 180 130 325 179 212 116
40 200 140 335 210 265 168
50 203 140 335 210 265 168
65 216 140 335 215 310 180
80 241 145 345 245 350 210
100 292 155 365 305 460 284
125 330 165 385 365 520 310
150 356 180 410 415 570 370
200 495 205 465 510 840 463
250 622 225 505 560 890 525
300 698 245 545 658 1030 625
350 787 275 595 696 1090 705
400 914 285 625 735 1150 778
450 978 285 625 735 1150 778
500 978 410 780 750 1110 690
600 1230 456 888 850 1286 785
